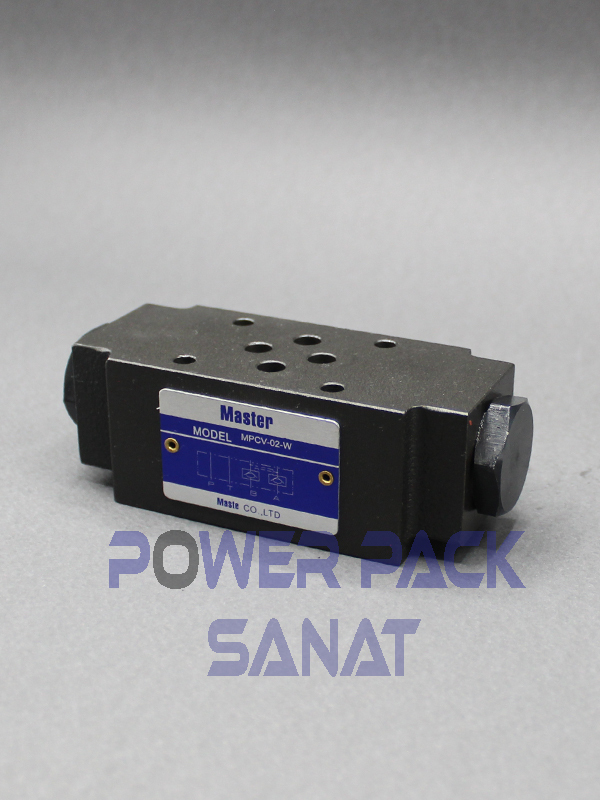

شیر قفل دوطرفهی هیدرولیکی (Modular Operated Check Valve) مدل MPCV-02-W
تماس بگیرید
شیر قفل دوطرفهی هیدرولیکی (Modular Operated Check Valve)
مدل MPCV-02-W
شیر MPCV-02-W از نوع شیر قفل دوطرفه پایلوتدار (Double Pilot Operated Check Valve) است که برای قفلکردن عملگرهای هیدرولیکی (مانند سیلندرهای دوطرفه) در موقعیت فعلی به کار میرود و تنها زمانی باز میشود که از سمت مقابل فشار پایلوت وارد شود.
افزودن به سبد خرید
شیر قفل دوطرفهی هیدرولیکی (Modular Operated Check Valve)
شیر قفل دوطرفهی هیدرولیکی
مدل: MPCV-02-W
برند: Master
معرفی:
شیر MPCV-02-W از نوع شیر قفل دوطرفه پایلوتدار (Double Pilot Operated Check Valve) است که برای قفلکردن عملگرهای هیدرولیکی (مانند سیلندرهای دوطرفه) در موقعیت فعلی به کار میرود و تنها زمانی باز میشود که از سمت مقابل فشار پایلوت وارد شود.
این شیر بر روی شیرهای کنترل جهت استاندارد NG6 / CETOP 03 نصب میشود.
مشخصات فنی:
| مشخصه | مقدار |
|---|---|
| مدل کامل | MPCV-02-W |
| نوع شیر | قفل دوطرفه پایلوتدار (Double Pilot Check) |
| استاندارد نصب | NG6 / CETOP 03 |
| پورتها | A, B, A1, B1 |
| حداکثر فشار کاری | 315 بار |
| نسبت فرمان پایلوت | حدوداً 1:3 یا 1:4 |
| دمای کاری مجاز | -20 تا +80 درجه سانتیگراد |
| سیال کاری | روغن هیدرولیک مطابق ISO VG32–VG68 |
| جنس بدنه | فولاد یا چدن صنعتی |
| ساخت | Master CO., LTD |
عملکرد:
این شیر برای قفل کردن هر دو طرف سیلندر در حالت عدم حرکت کاربرد دارد.
تنها در صورتی مسیر A یا B باز میشود که از سمت دیگر فشار پایلوت وارد شود.
این ویژگی از حرکت ناخواسته یا افت فشار در سیلندرها جلوگیری میکند.
مزایا:
قفل کامل در هر دو مسیر A و B
مناسب برای حفظ موقعیت بار یا جک در حالت استراحت
پاسخ سریع در باز و بسته شدن
طراحی جمعوجور برای نصب مستقیم روی شیرهای کنترل جهت
مناسب کاربردهای حساس با بار معلق یا سنگین
کاربردها:
نگه داشتن سیلندرهای دوطرفه در موقعیت ثابت
سیستمهای جرثقیل، بالابر، آسانسور
ماشینآلات قالبگیری و تزریق
کاربردهای ایمنی در مدارهای هیدرولیکی
سیستمهایی که در آنها افت فشار باعث خطر یا خسارت میشود
