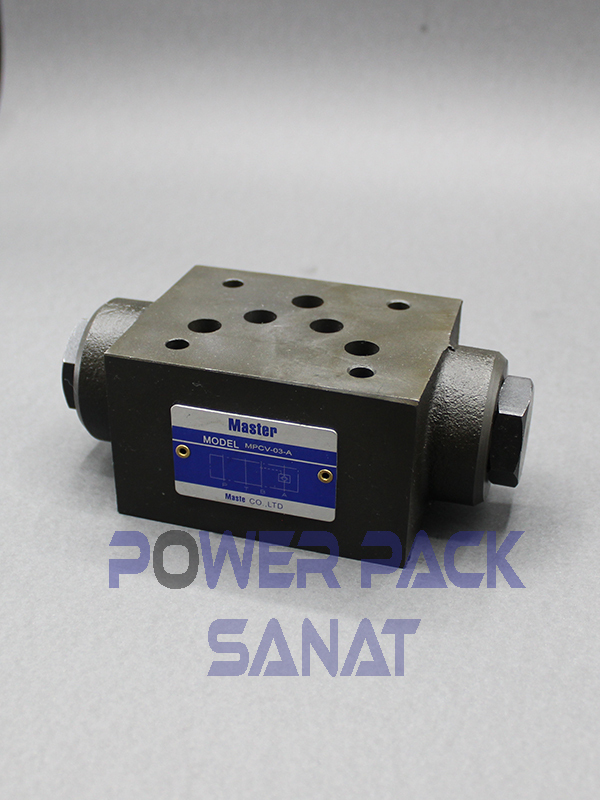

چک ولو پیلوت دار (قفل کن هیدرولیکی) مدل: MPCV-03-A
چک ولو پیلوت دار (قفل کن هیدرولیکی)
مدل: MPCV-03-A
شیر MPCV-03-A از نوع شیرهای قفل هیدرولیکی است که جهت جلوگیری از حرکت ناخواسته سیلندر یا بار، جریان هیدرولیک را در یک جهت مسدود و در جهت عکس با اعمال فشار از طریق خط فرمان (Pilot) آزاد میکند. این نوع شیرها در حفظ موقعیت سیلندر و افزایش ایمنی مدار کاربرد گستردهای دارند.
شیر قفل هیدرولیک (Pilot Check Valve)
شیر قفل هیدرولیک (Pilot Check Valve)
مدل: MPCV-03-A
معرفی:
شیر MPCV-03-A از نوع شیرهای قفل هیدرولیکی است که جهت جلوگیری از حرکت ناخواسته سیلندر یا بار، جریان هیدرولیک را در یک جهت مسدود و در جهت عکس با اعمال فشار از طریق خط فرمان (Pilot) آزاد میکند. این نوع شیرها در حفظ موقعیت سیلندر و افزایش ایمنی مدار کاربرد گستردهای دارند.
مشخصات فنی:
| مشخصه | مقدار |
|---|---|
| مدل | MPCV-03-A |
| نوع شیر | شیر قفل یکطرفه پایلوتدار |
| برند | Master |
| سایز نصب | CETOP 03 (NG6 - نصب بلوکی) |
| نوع نصب | نصب روی سابپلیت |
| فشار کاری مداوم | تا 315 بار |
| نوع سیال کاری | روغن هیدرولیک معدنی ISO VG32–VG68 |
| دمای کاری مجاز | -20 تا +80 درجه سانتیگراد |
| جنس بدنه | فولاد سختکاریشده با رنگ صنعتی |
| کشور سازنده | معمولاً ساخت چین یا تحت لیسانس تایوان |
عملکرد:
مسیر ورودی به خروجی (A→A') یا (B→B') بهصورت یکطرفه بسته است.
با اعمال فشار در مسیر مقابل (Pilot) شیر باز میشود و اجازه عبور جریان داده میشود.
این مکانیسم باعث نگهداشتن سیلندر در موقعیت فعلی حتی در زمان قطع جریان پمپ میشود.
مزایا:
افزایش ایمنی در سیستمهای هیدرولیکی با بار معلق
جلوگیری از حرکت ناگهانی در سیلندرها
مناسب برای کاربردهای سنگین و دائمکار
ابعاد استاندارد برای نصب سریع روی زیرپلیت (Subplate)
طراحی صنعتی مستحکم با عمر بالا
کاربردها:
سیستمهای بالابر هیدرولیکی
ماشینآلات راهسازی و لیفتراک
جکهای دوطرفه صنعتی
تجهیزات تزریق، قالبگیری، پرس
هر نوع کاربردی که حفظ موقعیت بار یا سیلندر در آن حیاتی است
