شیر دستی کنترل جهت هیدرولیکی (Manual Directional Control Valve)
برند Master
در این شیرها اسپول توسط حرکت دسته به شیر تغییر موصع می دهد. اتصال این شیرها بر روی بلوک دقیقا مانند شیرهای برقی می باشد. همچنین این شیرها دارای فرمان های مختلف جهت کارایی های مختلف می باشد.
افزودن به سبد خرید
شیر دستی کنترل جهت هیدرولیکی (Manual Directional Control Valve)

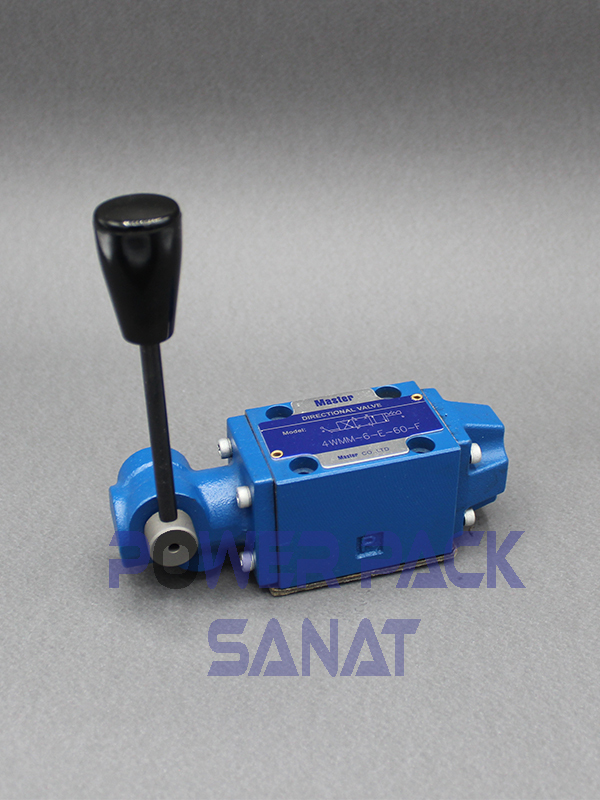

شیر دستی کنترل جهت هیدرولیکی
مدل: 4WNMM-6-E-60-F
برند: Master Hydraulic
معرفی:
این شیر از نوع شیرهای کنترل جهت مکانیکی (دستی) است که با اهرم فیزیکی تغییر وضعیت میدهد. سری 4WNMM-6 برای کنترل جهت جریان در سیستمهای هیدرولیکی طراحی شده و قابلیت نصب روی بلوکهای CETOP 03 (استاندارد NG6) را دارد.
مشخصات فنی:
| ویژگی | مقدار |
|---|---|
| مدل کامل | 4WNMM-6-E-60-F |
| نوع شیر | دستی (Manual Operated Directional Valve) |
| تعداد وضعیتها | 3 وضعیت (سه حالته) |
| تعداد مسیرها | 4 مسیر (P, T, A, B) |
| نوع اسپول | کد E – بسته به کد ممکن است وسط بسته یا باز باشد |
| سایز نصب | NG6 / CETOP 03 |
| حداکثر فشار کاری | 315 بار |
| حداکثر دبی عبوری | 40–60 لیتر بر دقیقه |
| عملگر | اهرم دستی (Lever Type) |
| برند | Master Hydraulic |
| جنس بدنه | چدن صنعتی با ماشینکاری دقیق |
عملکرد:
شیر دارای سه وضعیت اصلی است:
وضعیت میانی (اسپول در مرکز)
دو وضعیت کاری برای تغییر مسیر روغن به سمت پورتهای A یا B
با حرکت اهرم دستی، اسپول داخل شیر حرکت کرده و جهت جریان روغن را تغییر میدهد.
نوع اسپول "E" مشخص میکند که در حالت وسط، مسیرها چگونه مسدود یا باز باشند.
مزایا:
عملکرد دستی ساده و مطمئن
مناسب برای کاربردهایی که کنترل برقی نیاز نیست
طراحی صنعتی با طول عمر بالا
بدون نیاز به برق یا فرمان خارجی
مناسب برای یونیتهای کوچک یا مدارهای اضطراری
کاربردها:
سیستمهای ساده هیدرولیک با نیاز به کنترل دستی
ماشینآلات صنعتی سبک
خطوط مونتاژ یا دستگاههای آزمایشگاهی
جایگزین شیرهای برقی در مدارهای بدون برق
یونیتهای قدرت قابلحمل یا اضطراری
