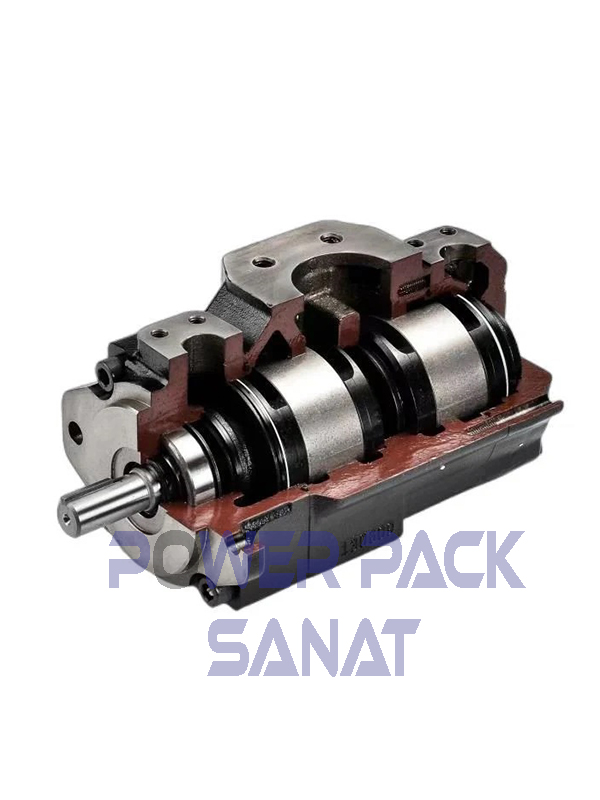

پمپ کارتریجی دوبل دنیسون (T6CC - T6DC - T6EC - T6ED )
پمپهای دوبل کارتریجی دنیسون (Denison Double Vane Pumps)، یکی از پرکاربردترین و قابلاعتمادترین پمپهای پرهای (vane-type) در صنعت هیدرولیک هستند. این پمپها به دلیل طراحی ماژولار، صدای کم، تعویض آسان کارتریجها و توانایی کار در فشار و دبی بالا، در صنایع سنگین و ماشینآلات صنعتی استفاده زیادی دارند.
در ادامه اطلاعات کامل و تخصصی پمپهای دوبل (Double Cartridge) برند دنیسون آورده شده است:
1. معرفی پمپهای دوبل دنیسون
پمپ دوبل از دو کارتریج مستقل در یک بدنه تشکیل شده که هر کارتریج دارای روتور، پرهها و رینگ مخصوص خود است. این پمپها به یک شفت مشترک متصلاند و میتوانند دو مدار را همزمان تغذیه کنند یا دو دبی متفاوت ایجاد کنند.
2. انواع پمپهای دوبل دنیسون
| سری | توضیح |
|---|---|
| T6CC | دارای دو کارتریج سایز C |
| T6DC | دارای یک کارتریج سایز D و یک C |
| T6EC | دارای یک کارتریج E و یک C |
| T6ED | دارای کارتریجهای E و D |
| T7BD / T7ED | نسخه Low Noise از سری T7 |
3. جدول سایزبندی کارتریجها (Displacement per rev)
| کد سایز | حجم جابجایی (cm³/rev) |
|---|---|
| C | 10 تا 66 |
| D | 14 تا 100 |
| E | 42 تا 185 |
4. جدول عملکرد پمپهای دوبل
| مدل پمپ | حجم جابجایی کلی (cm³/rev) | فشار کاری (bar) | سرعت کاری (rpm) | توان تقریبی |
|---|---|---|---|---|
| T6CC-42-42 | 84 | 210 | تا 2400 | متوسط |
| T6DC-66-42 | 108 | 210 | تا 2400 | بالا |
| T6ED-85-66 | 151 | 210 | تا 2200 | بالا |
5. ساختار کلی پمپ دوبل دنیسون
اجزای اصلی:
بدنه مرکزی (housing)
دو کارتریج (Cartridge kits)
روتور و پرهها برای هر بخش
شفت مشترک (Splined or keyed)
صفحات جانبی (Side plates)
ورودی و خروجی مشترک یا جدا (بسته به نیاز)
6. کدخوانی پمپهای دوبل دنیسون (مثال کامل)
مثال: T6DC-042-028-1R-02-A1M
| بخش | معنی |
|---|---|
| T6DC | مدل پمپ دوبل – یک کارتریج D و یک C |
| 042 | حجم کارتریج اول (D) – 42 cm³/rev |
| 028 | حجم کارتریج دوم (C) – 28 cm³/rev |
| 1R | جهت چرخش – ساعتگرد (CW) |
| 02 | نوع شفت – مثلاً keyed یا splined |
| A1M | نوع فلنج و موقعیت پورتها |
7. ویژگیهای فنی مهم
فشار کاری پیوسته: تا 210 بار (در برخی مدلها 250 بار)
فشار لحظهای (peak): تا 275 بار
سرعت کاری: 600 تا 2800 دور در دقیقه
ویسکوزیته توصیهشده روغن: 20 تا 100 cSt
حداکثر دمای روغن: تا 70°C
8. مزایا در کاربرد صنعتی
دو دبی مستقل در یک شفت برای دو مدار جداگانه
صدای کمتر نسبت به پمپهای دندهای یا پیستونی
تعویض سریع و آسان کارتریج بدون باز کردن کل پمپ
مناسب برای کارهای مداوم و سنگین (Continuous duty)
9. کاربردها
سیستمهای هیدرولیک صنعتی سنگین
ماشینآلات تزریق پلاستیک
دستگاههای CNC و ماشینابزارها
سیستمهای آسانسور صنعتی
صنایع آهن و فولاد
خطوط تولید اتوماتیک
10. فایلهای فنی قابل ارائه:
در صورت نیاز میتوانم فایلهای زیر را برای مدل خاص ارائه دهم:
نقشه انفجاری کامل پمپهای دوبل
کاتالوگ کامل Denison T6 / T7 دوبل
ابعاد نصب و اتصالات
جداول انتخاب پمپ و دبی مناسب
راهنمای سرویس و تعمیرات
