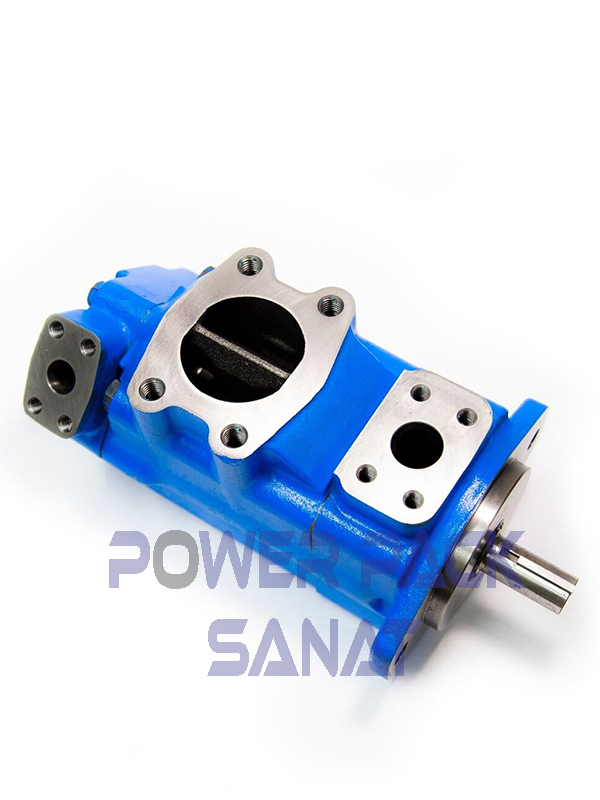

پمپ کارتریجی دوبل طرح ویکرز (2520v - 3520v - 3525v -4525v - 4535v )
تماس بگیرید
پمپهای کارتریجی دوبل ویکرز (Vickers Double Vane Pumps)، که تحت برند Eaton-Vickers عرضه میشوند، یکی از شناختهشدهترین پمپهای پرهای در صنعت هیدرولیک هستند. این پمپها نیز مانند دنیسون در دستهی پمپهای جابهجایی مثبت قرار دارند و مناسب برای کاربردهای صنعتی با فشار متوسط تا بالا هستند.
افزودن به سبد خرید
پمپ کارتریجی دوبل طرح ویکرز (2520v - 3520v - 3525v -4525v - 4535v )
پمپهای کارتریجی دوبل ویکرز (Vickers Double Vane Pumps)، که تحت برند Eaton-Vickers عرضه میشوند، یکی از شناختهشدهترین پمپهای پرهای در صنعت هیدرولیک هستند. این پمپها نیز مانند دنیسون در دستهی پمپهای جابهجایی مثبت قرار دارند و مناسب برای کاربردهای صنعتی با فشار متوسط تا بالا هستند.
1. معرفی پمپهای کارتریجی دوبل ویکرز
پمپهای دوبل ویکرز از دو بخش مستقل کارتریجی در یک محفظه تشکیل شدهاند که هر بخش میتواند دبی متفاوتی داشته باشد. هر کارتریج شامل روتور، پرهها، رینگ بادامکی و صفحات جانبی است. عملکرد آنها مشابه پمپهای دوبل دنیسون بوده ولی طراحی و سریبندی آنها متفاوت است.
2. سریهای پمپ دوبل ویکرز
پمپهای کارتریجی دوبل ویکرز عموماً با ترکیب دو سری از پمپهای تک تشکیل میشوند:
| نوع سری | توضیح |
|---|---|
| 35VQ / 45VQ / 50VQ | پمپهای سایز بزرگتر |
| 25VQ / 20VQ / 10VQ | پمپهای سایز کوچکتر |
| VQ = Vane Quiet | طراحی کمصدا برای کاربردهای صنعتی |
مثالهای ترکیبی پمپهای دوبل:
2520VQ (کارتریج 25V + 20V)
3525VQ (کارتریج 35V + 25V)
4520VQ (کارتریج 45V + 20V)
4535VQ (کارتریج 45V + 35V)
3. مشخصات فنی (بر اساس مدل ترکیبی)
| مدل پمپ | دبی کلی (l/min) @ 1200rpm | فشار (bar) | دور مجاز (rpm) |
|---|---|---|---|
| 2520VQ | ~57 + 38 | تا 210 | 600–2400 |
| 3525VQ | ~114 + 57 | تا 210 | 600–2400 |
| 4535VQ | ~151 + 114 | تا 210 | 600–2200 |
4. ساختار کلی
| جزء | عملکرد |
|---|---|
| روتور | قطعه چرخان مرکزی با شیارهایی برای پرهها |
| پرهها (Vanes) | حرکت رفتوبرگشتی داخل شیارهای روتور |
| Cam Ring (رینگ بادامکی) | محیط داخلی بیضوی که تغییر حجم را ایجاد میکند |
| Side Plates | صفحات آببندی و تراز کننده کارتریجها |
| Drive Shaft | شفت اصلی محرک هر دو کارتریج |
5. ویژگیها
قابل تعویض بودن کارتریج بدون باز کردن کل پمپ
سطح صدای پایین به دلیل طراحی Quiet
تنوع در سایزبندی دبی
طراحی فلنج استاندارد SAE / DIN
امکان استفاده در مدارهای فشار متوسط تا بالا
6. کدخوانی پمپهای دوبل ویکرز (مثال: 3525VQ-38-30A-1CC-20)
| بخش | معنی |
|---|---|
| 3525VQ | مدل پمپ دوبل (کارتریج 35 و 25) |
| 38 / 30 | دبی کارتریجها بر حسب گالن در دقیقه |
| A | جهت چرخش – ساعتگرد (CW) یا پادساعتگرد (CCW) |
| 1CC | نوع شفت – keyed یا splined |
| 20 | نوع اتصال پورتها و فلنج |
7. روغن و شرایط کاری
روغن مناسب: ISO VG 32 یا 46
ویسکوزیته توصیهشده: 20 تا 100 cSt
فیلتر روغن: 10 میکرون فشار کاری
دمای مجاز روغن: 20- تا 70+ درجه سانتیگراد
8. کاربردهای متداول
ماشینآلات تزریق پلاستیک
دستگاههای پرس و پانچ
سیستمهای انتقال قدرت هیدرولیکی
آسانسورهای صنعتی
خطوط نورد، فولاد، کاغذ و پرس هیدرولیک
9. مستندات قابل ارائه:
در صورت نیاز، میتوانم فایلهای زیر را ارسال کنم:
کاتالوگ رسمی Eaton Vickers برای پمپهای دوبل
نقشه انفجاری مدلهای 2520VQ و 3525VQ
ابعاد نصب و اتصالات SAE
فایل PDF سرویس و تعمیرات کارتریج
جدول کامل دبی در دورهای مختلف
