شیر کنترل جهت دستی تک اسپول (Monoblock Directional Control Valve – Single Spool)
شیرهای کنترل جهت دستی (lever valves) در سایزهای 3/8 ، 1/2 ، 3/4 و 1/4 1 در انواع یک دسته تا شش دسته موجود می باشد. در این شیرها یک رلیف نیز برای کنترل فشار سیستم بر روی شیر نصب می شود. فشار کاری آنها حداکثر تا 320 بار می باشد.
افزودن به سبد خرید

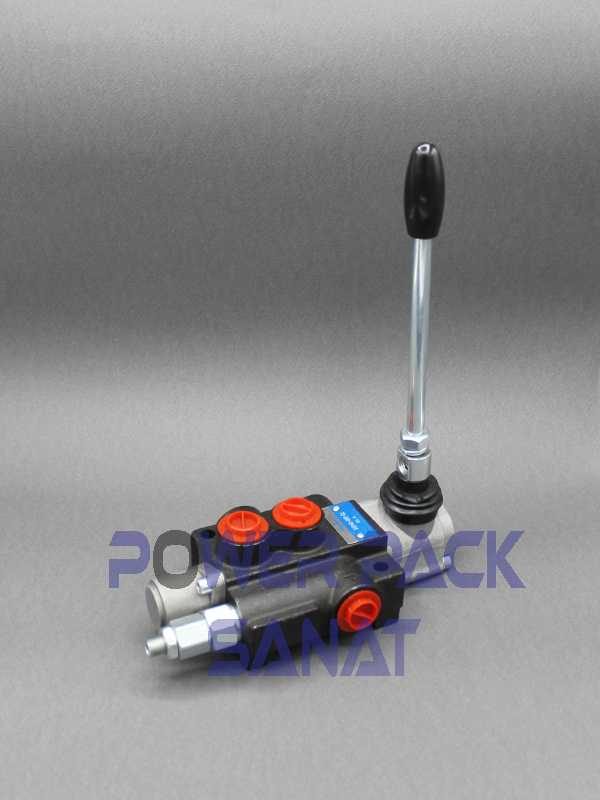

شیر کنترل جهت دستی تک اسپول
شیر کنترل جهت دستی تک اسپول
مدل: Monoblock 1-Spool Hydraulic Valve
برند: معمولاً H.D.S / Master / یا برندهای OEM
معرفی:
این شیر کنترل جهت از نوع تکاسپول (1 اسپول) با اهرم دستی است که برای کنترل یک عملگر هیدرولیکی (مثل یک سیلندر یا موتور) طراحی شده است. طراحی مونوبلاک بدنه این شیر به معنای یکپارچگی کامل و نشت بسیار کم است.
مشخصات فنی:
| ویژگی | مقدار |
|---|---|
| نوع شیر | دستی – مونوبلاک – تک اسپول |
| تعداد وضعیتها | 3 وضعیت (رفت – وسط – برگشت) |
| تعداد مسیرها | 4 مسیر (P, T, A, B) |
| دسته دستی | دارد – فنری یا قفلشونده (بسته به مدل) |
| نوع اتصال | رزوهای (BSP یا NPT، معمولاً 1/2") |
| حداکثر فشار کاری | 250 تا 320 بار |
| حداکثر دبی عبوری | 40–60 لیتر بر دقیقه |
| مکانیزم اسپول | معمولاً نوع A (وسط بسته یا باز) |
| برندهای رایج | HDS، Master، Nordfluid، Oleoweb، Yuken و... |
| قابلیت موازی/سری | دارد (در مدلهای خاص با internal/external drain) |
عملکرد:
در وضعیت وسط: مسیرها بسته یا آزاد هستند (بسته به نوع اسپول)
با حرکت اهرم به جلو یا عقب، روغن از پورت P وارد شده و به سمت A یا B هدایت میشود
از پورت T، روغن برگشتی به مخزن باز میگردد
برای جکها یا موتورهای یکطرفه یا دوطرفه قابل استفاده است
مزایا:
عملکرد مکانیکی ساده، بدون نیاز به برق
طراحی جمعوجور و مقاوم
مناسب ماشینآلات سیار، جرثقیل، بالابر و ادوات کشاورزی
قابلیت تنظیم فشار با فشارشکن یا شیر فشار اضافی
اقتصادی، بادوام و قابل اطمینان در محیطهای سخت
کاربردها:
ماشینآلات راهسازی و کشاورزی (بیل، تریلر، گریدر)
پرسهای دستی یا سیستمهای یونیت سیار
کنترل جکهای هیدرولیکی ساده
یونیتهای صنعتی قابلحمل
جرثقیلهای پشتوانتی یا بالابرها
