بال ولو دستی (شیر ربع گرد) هیدرولیک
تماس بگیرید
دستهبندی کلی:
شیرهای قطع و وصل (On/Off Valves)
یا
شیرهای دستی (Manual Valves)
این ربع گردها به صورت خطی به لوله متصل می شوند و با فلکه روی آنها جریان را کنترل می کنند. آنها در دو نوع دو سوراخه و سه سوراخه موجود می باشند. اطلاعات بیشتر از جمله فشار و دبی و روغن و ... در بخش اطلاعات تکمیلی زیر آمده است
افزودن به سبد خرید
بال ولو دستی (شیر ربع گرد هیدرولیک)
عملکرد:

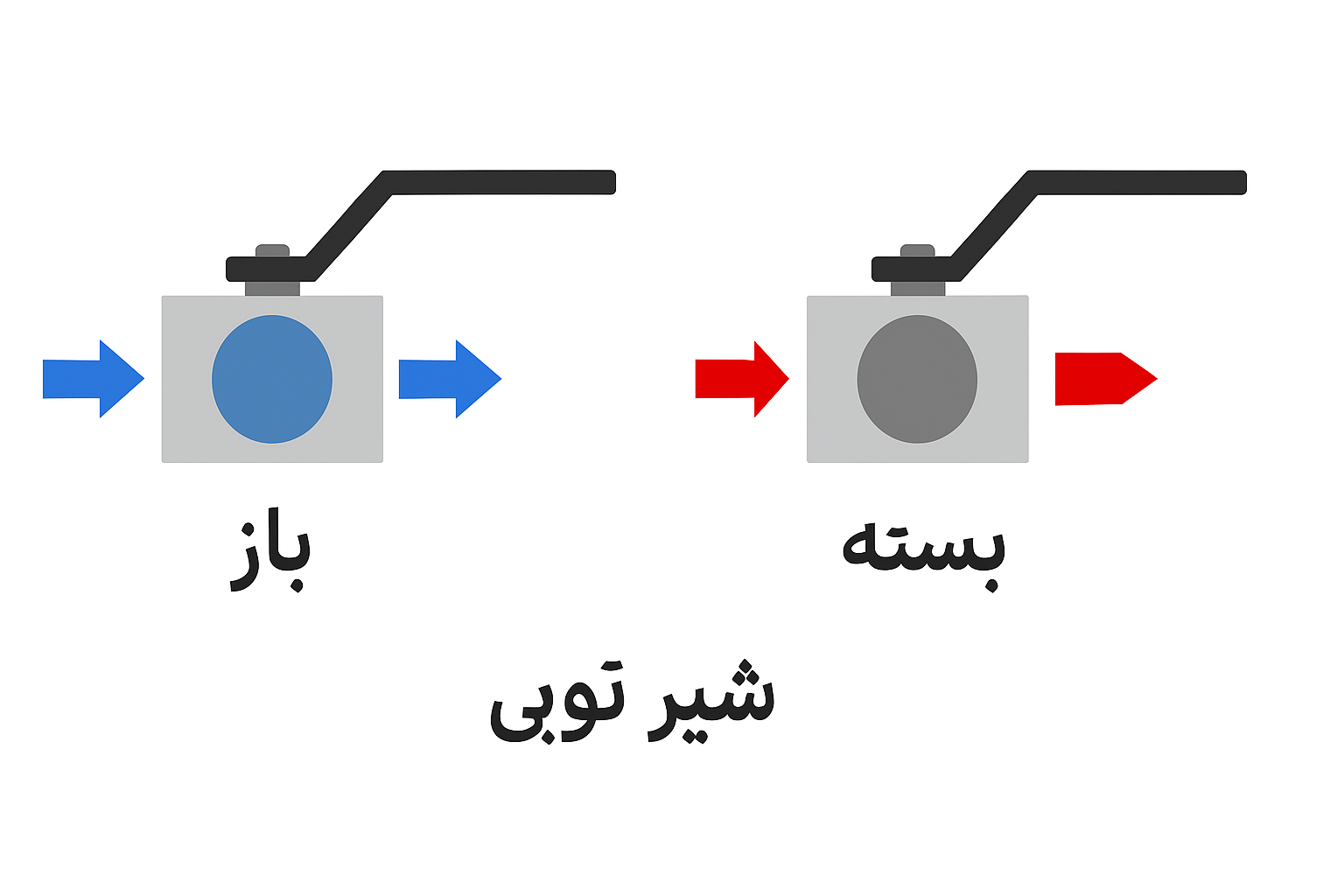

شیر توپی با استفاده از یک توپ (ball) سوراخدار درون محفظه، اجازه عبور یا قطع جریان را میدهد. با چرخاندن اهرم 90 درجه:
سوراخ داخلی توپ در مسیر جریان قرار میگیرد → شیر باز میشود
سوراخ عمود بر مسیر جریان میشود → شیر بسته میشود
مزایای فنی:
قطع و وصل سریع جریان فقط با یک حرکت اهرم
آببندی کامل حتی در فشارهای بالا (تا 400 یا 500 بار)
مصرف انرژی صفر – بدون نیاز به برق یا نیروی محرک جانبی
قابلیت استفاده با انواع سیالات: روغن هیدرولیک، هوا، آب، گازهای بیاثر
کاربردهای متداول:
در یونیتهای هیدرولیک:
برای کنترل دستی جریان ورودی یا خروجی روغن – مثلاً برای ایزوله کردن بخشی از مدار جهت تعمیر یا تعویضدر خطوط فشار بالا:
برای قطع سریع جریان در مواقع اضطراری یا تنظیم دستی مداردر ماشینآلات متحرک:
مثل لیفتراکها، جرثقیلها، ماشینآلات حفاری – زمانی که نیاز به توقف سریع جریان هیدرولیک داریمدر سیستمهای تست و عیبیابی:
برای هدایت یا مسدود کردن مسیر روغن هنگام اتصال گیج فشار، فلو متر و...در تجهیزات صنعتی ثابت:
مانند پرسها، خطوط تولید، سیستمهای تزریق، برای قطع جریان در مواقع سرویس یا راهاندازی
انواع رایج:
رزوهای (BSP/NPT): ساده برای نصب بین لولهها
فلنجی: برای کاربردهای صنعتی سنگینتر
دوطرفه (2-way): باز و بسته کردن مسیر
سهطرفه (3-way): تغییر مسیر جریان بین دو خروجی یا ورودی
نکته مهم:
شیر توپیها برای تنظیم جریان نیستند (برخلاف شیر سوزنی یا پروپورشنال)، بلکه فقط برای قطع و وصل کامل کاربرد دارند. استفاده از آنها در حالت نیمهباز ممکنه باعث خرابی توپی یا نشتی بشه.
مشخصه | مقدار |
|---|---|
نوع شیر | توپی (Ball Valve) |
عملگر | دستی (اهرم قرمز فلزی) |
سایز اتصال |
|
جنس بدنه | فولاد آبکاریشده (Zinc-coated Steel) |
جنس توپی داخلی | فولاد سختکاریشده یا استنلس استیل |
فشار کاری مداوم | تا 400 بار |
دمای کاری مجاز | -20 تا +100 درجه سانتیگراد |
نوع سیال قابل استفاده | روغن هیدرولیک، روغن صنعتی، هوا |
نوع نصب | بین لوله یا روی یونیت هیدرولیک |
برند |

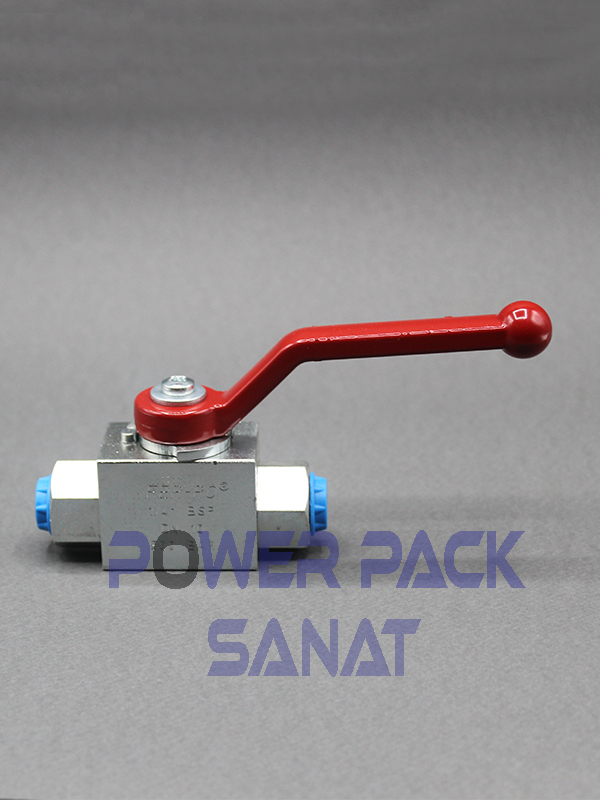

شیر توپی هیدرولیک دستی
معرفی:
شیر توپی هیدرولیکی با عملگر دستی، ابزاری ضروری در سیستمهای انتقال سیال است که برای قطع و وصل سریع و ایمن جریان هیدرولیک استفاده میشود. طراحی جمعوجور، بدنه مقاوم و اهرم روان از ویژگیهای این شیر است. این مدل دارای اتصال رزوهای 1/2 اینچ BSP است و برای فشارهای بالا تا 400 بار مناسب میباشد.
مشخصات فنی:
ویژگیها:
عملکرد روان و بدون نشتی
مقاومت بالا در برابر فشار و سایش
قابلیت استفاده در محیطهای صنعتی
طراحی ساده و کاربردی
عمر بالا در استفاده مکرر
کاربردها:
سیستمهای هیدرولیکی صنعتی و سیار
یونیتهای هیدرولیک
خطوط فشار بالا
ماشینآلات ساختمانی و راهسازی
پروژههای تأسیساتی و صنعتی
