شیر یکطرفه خطی سابپلیت (Pilot Check Valve Subplate Type)
تماس بگیرید

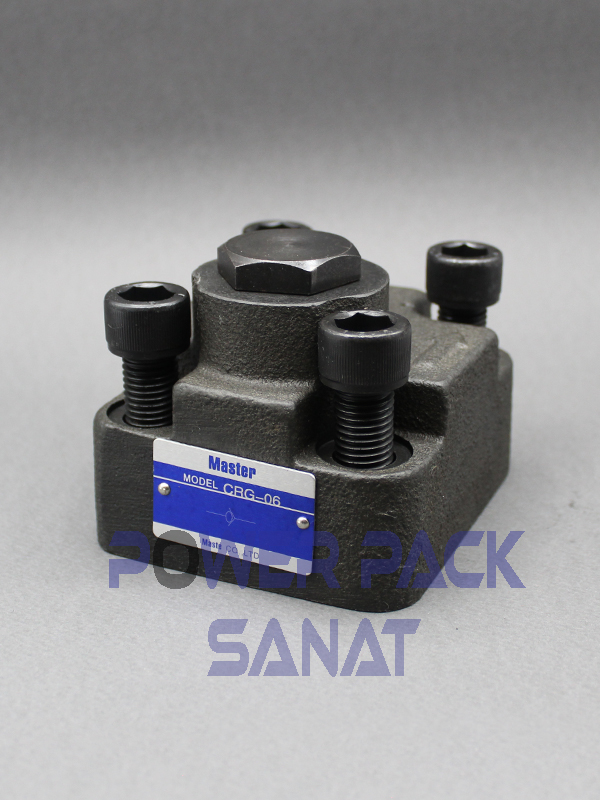

شیر یکطرفه خطی پایلوتدار (سابپلیت)
مدل: CBG-06
برند: Master Hydraulic
افزودن به سبد خرید
شیر یکطرفه خطی پایلوتدار (سابپلیت)
شیر یکطرفه خطی پایلوتدار (سابپلیت)
مدل: CBG-06
برند: Master Hydraulic
معرفی:
شیرهای سری CBG-06 از نوع شیرهای یکطرفه خطی با کنترل پایلوت (Pilot Operated Check Valve) هستند که بر روی شیرهای کنترل جهت سایز NG10 (CETOP 05) نصب میشوند. وظیفه اصلی این شیرها قفل کردن سیلندرها در موقعیت فعلی و فقط باز شدن با اعمال فشار از سمت مقابل (پایلوت) است.
مشخصات فنی:
| مشخصه | مقدار |
|---|---|
| مدل | CBG-06 |
| نوع شیر | یکطرفه خطی با فرمان پایلوت (Pilot Check) |
| نوع نصب | سابپلیت NG10 / CETOP 05 |
| پورتها | A، B، A1، B1 |
| حداکثر فشار کاری | 315 بار |
| نسبت فرمان پایلوت | 1:3 یا 1:4 (بسته به مدل و کارخانه سازنده) |
| جنس بدنه | چدن یا فولاد با ماشینکاری دقیق |
| ساخت | Master CO., LTD (OEM) |
| دمای کاری مجاز | -20 تا +80 درجه سانتیگراد |
| سیال کاری | روغن هیدرولیک با ویسکوزیته ISO VG32–68 |
نحوه عملکرد:
در حالت عادی مسیر جریان از A1 به A و B1 به B مسدود است
تنها در صورتی مسیر باز میشود که فشار پایلوت از سمت مقابل وارد شود (یعنی برای باز شدن مسیر A، باید در B فشار اعمال شود)
این ویژگی باعث میشود که سیلندر در هر دو جهت کاملاً قفل بماند تا زمانی که فرمان باز شدن صادر شود
مزایا:
افزایش ایمنی در نگهداری موقعیت سیلندر
جلوگیری از نشت یا سقوط ناگهانی بار
عملکرد سریع و دقیق
نصب آسان روی شیرهای استاندارد CETOP
مناسب برای کنترل جکهای دوطرفه در مدارهای حساس
کاربردها:
بالابرها و جرثقیلها
سیستمهای نگهداری موقعیت جک
ماشینآلات قالبگیری، پرس، تزریق
خطوط بسته هیدرولیکی صنعتی
سیستمهای ایمنی و اضطراری در مدارهای قدرت
