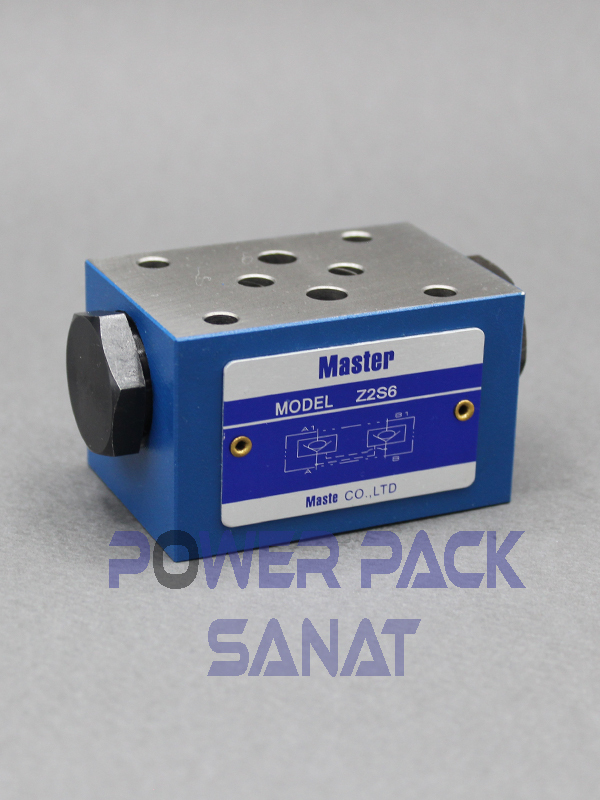

قفل کن زیرشیری هیدرولیک / چک ولو پیلوت دار مادولار (Modular operated check valve) / Z2S6
تماس بگیرید
قفل کن زیرشیری هیدرولیک / چک ولو پیلوت دار مادولار (Modular operated check valve) / Z2S6
معرفی قفل کن زیر شیری / Z2S6
این چک ولوهای پیلوت دار به صورت مادولار به بلوک متصل می شوند. حداکثر فشار تحملی آنها 315 بار و دبی عبوری از آن 35 لیتر بر دقیقه می باشد. همچنین این چک ولوهای پیلوت دار فقط به صورت دو مدار (AB) موجود می باشند. اطلاعات بیشتر از جمله دبی و روغن و ... در اطلاعات تکمیلی زیر آمده است.
شیر Z2S6 یک شیر قفل دوطرفه با فرمان پایلوت است که از بازگشت ناخواسته جریان روغن در خطوط A و B جلوگیری میکند. این شیر مخصوص نصب زیر شیرهای کنترل جهت (مانند 4/3 یا 4/2) بوده و وظیفه آن قفلکردن سیلندر در هر دو جهت حرکت است، مگر اینکه فشار پایلوت از سمت مقابل اعمال شود.
مشخصات فنی قفل کن زیر شیری هیدرولیک/Z2S6:
| مشخصه | مقدار |
|---|---|
| مدل | Z2S6 |
| نوع شیر | قفل پایلوتدار دوطرفه (Double Pilot Check) |
| نصب | سابپلیت NG6 / CETOP 03 |
| پورتها | A – B – A1 – B1 |
| فشار کاری مداوم | 315 بار |
| نسبت فرمان پایلوت | 1:3 یا 1:4 (بسته به مدل) |
| جنس بدنه | فولاد یا چدن صنعتی با روکش مقاوم |
| دمای کاری مجاز | -20 تا +80 درجه سانتیگراد |
| سیال کاری | روغن هیدرولیک معدنی ISO VG32–VG68 |
| برند | Master Co. LTD |
نحوه عملکرد قفل کن زیر شیری هیدرولیک /Z2S6 :
در حالت عادی شیر قفل است و جریان از A1 به A یا B1 به B اجازه عبور ندارد.
فقط زمانی که از مسیر مقابل فشار اعمال شود (پایلوت)، مسیر باز میشود.
این عملکرد باعث میشود سیلندر در هر دو جهت موقعیت خود را حفظ کند مگر با فرمان مستقیم.
مزایای قفل کن زیر شیری هیدرولیک /چک ولو پیلوت دار مادولار:
ایمنی بالا برای نگهداشتن بار در سیلندر
جلوگیری از افت ناگهانی یا لرزش در بار
طراحی فشرده و مناسب نصب زیر شیرهای کنترلی
عملکرد پایدار در سیستمهای هیدرولیکی حساس
مناسب برای سیلندرهای دوطرفه صنعتی و راهسازی
کاربردهای Modular operated check valve:
سیستمهای بالابر، آسانسور یا بالابر قیچی
ماشینآلات راهسازی مانند بیل و لودر
پرسها و سیستمهای بسته با سیلندر دوطرفه
سیستمهایی که توقف ایمن و بدون افت فشار لازم دارند
