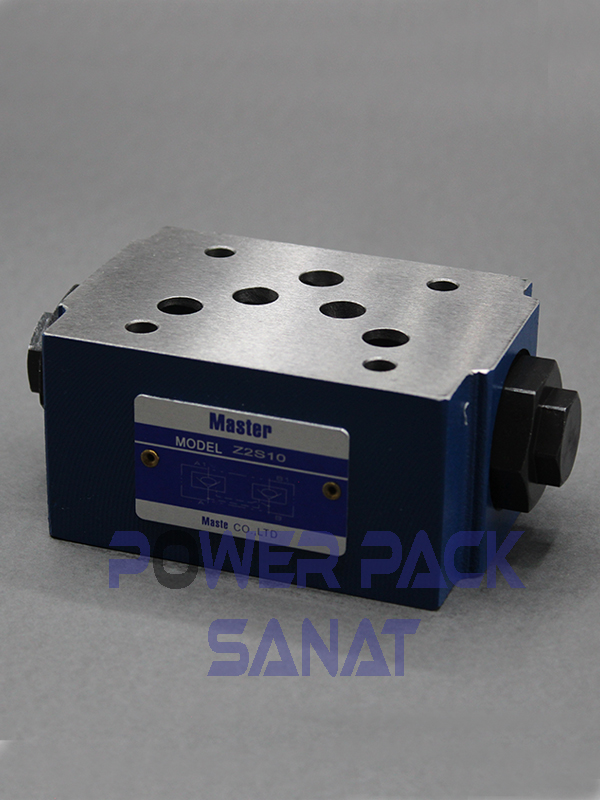

چک ولو پیلوت دار مادولار (قفل کن زیر شیری) مدل:Z2S10
تماس بگیرید
چک ولو پیلوت دار مادولار (قفل کن زیر شیری)
مدل:Z2S10
این چک ولوهای پیلوت دار به صورت مادولار به بلوک متصل می شوند. حداکثر فشار تحملی آنها 315 بار می باشد. همچنین این چک ولوهای پیلوت دار فقط به صورت دو مدار (AB) موجود می باشند. اطلاعات بیشتر از جمله دبی و روغن و ... در اطلاعات تکمیلی زیر آمده است.
افزودن به سبد خرید
چک ولو پیلوت دار مادولار (قفل کن زیر شیری)
چک ولو پیلوت دار مادولار (قفل کن زیر شیری)
مدل:Z2S10
معرفی:
شیر Z2S10 یک شیر یکطرفه با قابلیت کنترل جریان برگشت است که اغلب در سیستمهای هیدرولیکی نصب بلوکی استفاده میشود. این شیر امکان عبور روغن در یک جهت و در جهت مخالف تنها با فرمان کنترل را فراهم میسازد. مدل Z2S10 برای حفاظت از بار، جلوگیری از افت فشار و حفظ موقعیت سیلندر کاربرد دارد.
مشخصات فنی:
| مشخصه | مقدار |
|---|---|
| مدل | Z2S10 |
| نوع شیر | شیر یکطرفه با کنترل برگشت (Check Valve with Pilot Control) |
| برند | Master |
| نوع نصب | نصب بلوکی (Subplate Mounting) |
| اتصال | مطابق با استاندارد CETOP 05 |
| تحمل فشار | تا 315 بار (بسته به پورت و برند) |
| اندازه پورتها | A1، B1، A، B (در استاندارد CETOP) |
| کاربرد سیال | روغن هیدرولیک معدنی |
| دمای کاری مجاز | -20 تا +80 درجه سانتیگراد |
| کاربرد | کنترل موقعیت سیلندر، جلوگیری از افت بار، حفظ فشار موضعی |
نحوه عملکرد:
جریان از پورت A به A1 یا B به B1 آزاد است
جریان برگشت از A1 به A یا B1 به B، فقط با اعمال فشار کنترلی به پورت مقابل، آزاد میشود
(مثلاً: برای بازگشت روغن از پورت A1 → فشار روی B باید اعمال شود)
کاربردها:
سیستمهای هیدرولیکی با بار معلق (مثل جرثقیلها، لیفتراکها)
سیلندرهای دوطرفه که نیاز به موقعیت نگهدار دارند
جلوگیری از حرکت ناگهانی یا خطرناک پس از قطع برق یا توقف پمپ
سیستمهای امنیتی در ماشینآلات صنعتی
