واحد مراقبت پنوماتیک SMC

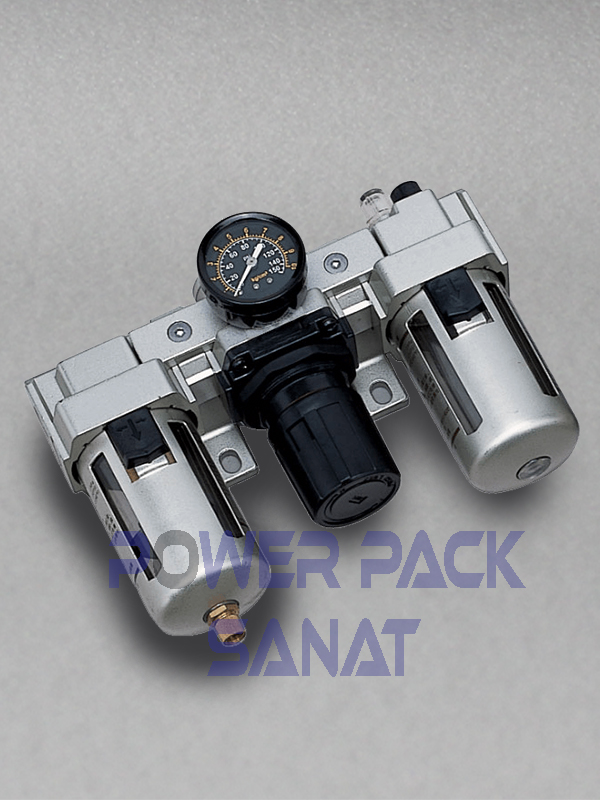

محصولی که در تصویر مشاهده میشود یک واحد مراقبت پنوماتیک SMC مدل ترکیبی از فیلتر، رگولاتور و روغنزن (FRL) است که برای تصفیه، تنظیم فشار و روانکاری هوای فشرده در سیستمهای پنوماتیکی استفاده میشود.
مشخصات کامل واحد مراقبت SMC:
اجزای اصلی:
AF – فیلتر هوا (Air Filter)
حذف ذرات گردوغبار، رطوبت و آلودگی از هوای فشرده
دقت فیلتراسیون معمول: 5 یا 40 میکرون
دارای پیچ تخلیه اتوماتیک یا دستی
AR – تنظیمکننده فشار (Air Regulator)
تثبیت فشار هوای خروجی
قابلیت تنظیم دقیق با پیچ مرکزی
به همراه مانومتر برای نمایش فشار دقیق
AL – روغنزن (Lubricator)
تزریق مقدار قابل کنترل روغن به هوای فشرده
افزایش عمر مفید قطعات پنوماتیکی مانند جکها و شیرها
واحد مراقبت پنوماتیک SMC
ویژگیهای فنی عمومی (براساس ظاهر، شبیه مدل SMC AC2010 یا AC3010):
| مشخصه | مقدار |
|---|---|
| فشار کاری | 0.05 تا 0.85 MPa (حدود 0.5 تا 8.5 بار) |
| فشار ورودی مجاز | حداکثر 1.0 MPa (10 بار) |
| فشار تست | 1.5 MPa |
| دقت فیلتراسیون | 5 یا 40 میکرون |
| دمای کاری | 5 تا 60 درجه سانتیگراد |
| رزوه اتصالات | معمولاً 1/4 اینچ یا 3/8 اینچ (BSP یا NPT) |
| جنس بدنه | آلومینیوم دایکست با روکش ضدخوردگی |
| نوع تخلیه | دستی یا خودکار (Auto drain) |
مزایای استفاده:
افزایش دقت عملکرد تجهیزات پنوماتیکی
محافظت در برابر آسیب ناشی از رطوبت، گردوغبار یا فشار نامناسب
نصب آسان روی خطوط با استفاده از پایه یا براکت
طراحی جمعوجور و یکپارچه برای صرفهجویی در فضا
کاربردها:
خطوط مونتاژ صنعتی
ماشینآلات بستهبندی، برش، نساجی و CNC
سیستمهای انتقال پنوماتیکی
