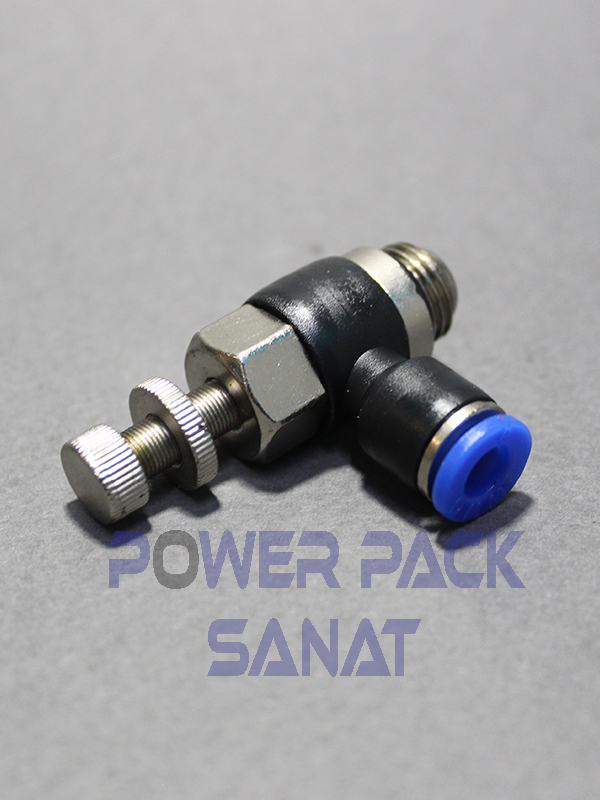

فیتینگ پنوماتیکی کنترل جریان زاویهدار نری (Male Elbow Flow Control Valve) که در سیستمهای پنوماتیکی برای تنظیم سرعت حرکت سیلندرها و دیگر محرکها مورد استفاده قرار میگیرد.
افزودن به سبد خرید
فولی سرجکی
مشخصات فنی شیر کنترل جریان زاویهدار نری پنوماتیکی
| مشخصه | توضیح |
|---|---|
| نام فارسی | شیر کنترل جریان پنوماتیکی زانویی نری |
| نام انگلیسی | Male Elbow Pneumatic Flow Control Valve |
| نوع رزوه | نری (Male Thread) – معمولاً BSPT یا NPT |
| نوع اتصال شلنگ | فشاری (Push-in / Quick Release) |
| مکانیزم تنظیم | پیچ تنظیم سوزنی (Needle Type) |
| زاویه اتصال | ۹۰ درجه (Elbow Type) |
| جنس بدنه | ترکیب پلاستیک تقویتشده (PBT) و فلز (آلومینیوم یا برنج با روکش نیکل) |
| جنس پیچ تنظیم | فلزی (معمولاً استیل یا آلیاژ مقاوم) |
| سایز رزوه رایج | 1/8"، 1/4"، 3/8"، 1/2" اینچ |
| سایز شلنگ قابل اتصال | 4mm، 6mm، 8mm، 10mm، 12mm |
| فشار کاری مجاز | 0 تا 10 بار (گاهی تا 15 بار) |
| دمای کاری | -20°C تا +60°C |
عملکرد و کاربرد
این شیر برای تنظیم میزان جریان هوای عبوری به داخل یا خارج سیلندرها به کار میرود. بسته به جهت نصب، میتوان آن را به صورت:
ورود کنترلشونده (meter-in)
خروج کنترلشونده (meter-out)
استفاده کرد تا سرعت رفت یا برگشت سیلندر تنظیم شود.
مزایا
کنترل دقیق جریان هوا و سرعت سیلندر
طراحی زانویی برای نصب در فضاهای محدود
اتصال سریع شلنگ بدون ابزار
پیچ تنظیم مقاوم و روان
جلوگیری از ضربه و شوک حرکتی در سیلندر
نکات انتخاب
نوع و سایز رزوه: تطابق با اتصالات سیلندر یا تجهیزات
سایز شلنگ: مطابق با سیستم شما (مثلاً 6mm یا 8mm)
جهت نصب: بر اساس نیاز به تنظیم جریان ورودی یا خروجی
موارد کاربرد
خطوط اتوماسیون صنعتی
تنظیم سرعت سیلندر در ماشینآلات بستهبندی، برش، مونتاژ
تجهیزات پنوماتیک دقیق
صنایع غذایی، دارویی، خودروسازی و چوب
