سه راه وسط دنده تی

تماس بگیرید

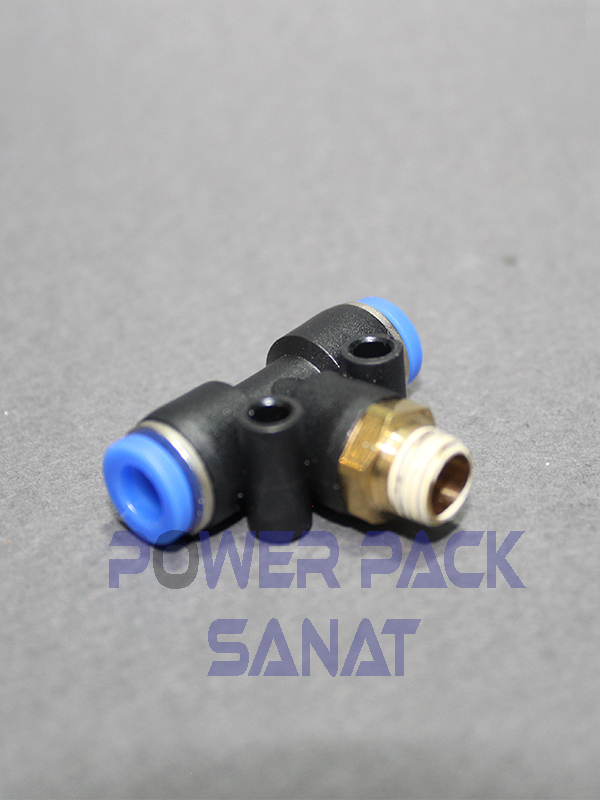

قطعه‌ای که در تصویر مشاهده می‌شود، یک اتصال پنوماتیکی سه‌راهی با دنده وسط (T Male Branch Fitting) است. این قطعه برای انشعاب گرفتن از یک خط اصلی پنوماتیک و متصل کردن آن به تجهیزات رزوه‌دار یا شلنگ دیگر استفاده می‌شود.

افزودن به سبد خرید

سه راه وسط دنده تی

مشخصات فنی اتصال وسط دنده تی پنوماتیک

ویژگیتوضیح
نام فارسیاتصال سه‌راهی پنوماتیک با دنده وسط (اتصال T دنده‌دار وسط)
نام انگلیسیT Male Branch Push-in Fitting / Male Tee Pneumatic Connector
نوع اتصال به شلنگPush-in (فشاری – اتصال سریع) در دو طرف
نوع رزوهدنده نری (Male Thread) در وسط اتصال
جهت اتصالاتصال شلنگ به دو طرف و دنده وسط برای اتصال به تجهیز دیگر
جنس بدنهپلی‌اتیلن مقاوم (PBT) یا پلی‌آمید صنعتی
جنس رزوه و مغزیبرنج (Brass) یا آلومینیوم با آبکاری نیکل
نوع رزوهمعمولاً BSPT یا NPT
محدوده فشار کاری0 تا 10 بار (در برخی مدل‌ها تا 15 بار)
دمای کاری-20°C تا +60°C
سایز شلنگ قابل اتصال4، 6، 8، 10، 12 mm
سایز رزوه وسط1/8"، 1/4"، 3/8"، 1/2" اینچ


 کاربردها

  • انشعاب گرفتن از یک خط اصلی هوا برای اتصال به تجهیزات رزوه‌دار

  • اتصال همزمان دو شلنگ پنوماتیکی با یک تجهیز دارای دنده نری

  • مناسب برای استفاده در تجهیزات صنعتی، دستگاه‌های اتوماسیون، ابزار بادی و خطوط مونتاژ


 مزایا

  • نصب سریع و آسان بدون نیاز به ابزار

  • طراحی فشرده برای استفاده در فضاهای محدود

  • بدنه سبک و مقاوم در برابر فشار و ضربه

  • آب‌بندی مناسب در بخش رزوه با تفلون یا اورینگ داخلی


 نکات مهم در انتخاب

  1. سایز رزوه وسط متناسب با تجهیز مورد نظر (مثلاً 1/4” BSP)

  2. قطر شلنگ دو سر (مثلاً 6mm یا 8mm)

  3. استاندارد رزوه (BSPT یا NPT) بر اساس سیستم کاری


موارد استفاده

  • تجهیزات پنوماتیکی سبک و صنعتی

  • سیستم‌های خودکار و خطوط انتقال هوا

  • ماشین‌آلات بسته‌بندی، مونتاژ، CNC، و دستگاه‌های ابزار دقیق
