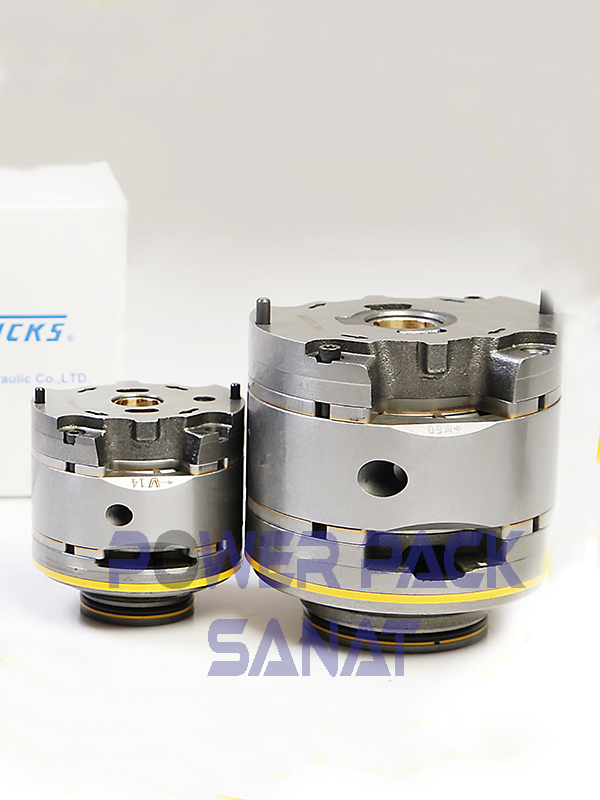

کارتریج 5 تکه (20VQ - 25VQ - 35VQ - 45VQ) NVICKS
تماس بگیرید
در پمپهای کارتریجی ویکرز سری VQ، کارتریجهای ۵ تکه (Five-Piece Cartridge Kits) از اجزای اصلی هستند که قابلیت تعویض کامل دارند و عملیات پمپاژ را انجام میدهند. این کارتریجها در سایزهای 20VQ، 25VQ، 35VQ و 45VQ طراحی شدهاند و به دلیل طراحی ماژولار، تعویض سریع و عمر کاری بالا، بسیار محبوباند.
در ادامه، اطلاعات کامل فنی، ساختاری و عملکردی هر یک از این کارتریجها آورده شده است.
افزودن به سبد خرید
کارتریج 5 تکه
در پمپهای کارتریجی ویکرز سری VQ، کارتریجهای ۵ تکه (Five-Piece Cartridge Kits) از اجزای اصلی هستند که قابلیت تعویض کامل دارند و عملیات پمپاژ را انجام میدهند. این کارتریجها در سایزهای 20VQ، 25VQ، 35VQ و 45VQ طراحی شدهاند و به دلیل طراحی ماژولار، تعویض سریع و عمر کاری بالا، بسیار محبوباند.
در ادامه، اطلاعات کامل فنی، ساختاری و عملکردی هر یک از این کارتریجها آورده شده است.
ساختار کارتریجهای ۵ تکه Vickers VQ
هر کارتریج ۵ تکه شامل اجزای زیر است:
Cam Ring (رینگ بادامکی)
Rotor (روتور)
Vanes (پرهها)
Side Plates (پلیتهای جانبی – معمولاً دو عدد)
Pins / Guide Tabs (راهنما یا موقعیتدهنده)
ویژگیهای فنی کلی:
| ویژگی | مقدار |
|---|---|
| حداکثر فشار کاری | تا 210 بار (در برخی مدلها تا 250 بار) |
| سرعت کاری مجاز | تا 2700 دور در دقیقه (بسته به سایز) |
| تعویض آسان | بدون نیاز به جداسازی کامل پمپ |
| طراحی Low Noise | در سری VQ برای کاهش صدا |
| قابل نصب در پمپهای دوبل و تک |
1. کارتریج سری 20VQ
| مشخصه | مقدار |
|---|---|
| حجم جابجایی (Displacement) | 4 تا 13.8 gpm @ 1200 rpm |
| سرعت مجاز | 600 تا 2800 rpm |
| فشار کاری پیوسته | 210 بار |
| قطر شافت معمول | 0.75 اینچ (19.05 mm) |
| کاربرد | سیستمهای سبک و ماشینابزارها |
2. کارتریج سری 25VQ
| مشخصه | مقدار |
|---|---|
| حجم جابجایی | 6.6 تا 16.4 gpm @ 1200 rpm |
| فشار کاری | تا 210 بار |
| ابعاد نصب | مشابه پمپهای مینیسایز |
| کاربرد | ماشینآلات صنعتی، خطوط بستهبندی |
3. کارتریج سری 35VQ
| مشخصه | مقدار |
|---|---|
| حجم جابجایی | 10.8 تا 39.6 gpm @ 1200 rpm |
| فشار کاری پیوسته | تا 210 بار |
| ابعاد شافت | معمولاً 1.0 اینچ |
| کاربرد | سیستمهای قدرت بالا، ماشینهای پرس، صنایع سنگین |
4. کارتریج سری 45VQ
| مشخصه | مقدار |
|---|---|
| حجم جابجایی | 15 تا 60 gpm @ 1200 rpm |
| سرعت مجاز | تا 2200 rpm |
| کاربرد | تجهیزات سنگین، نورد، فولادسازی، تزریق پلاستیک |
| نوع نصب | فلنج SAE B یا C بر اساس مدل |
جدول مقایسه کلی
| سری | دبی تقریبی (gpm @ 1200rpm) | فشار کاری (bar) | قطر شافت (تقریبی) | کاربرد |
|---|---|---|---|---|
| 20VQ | 4 – 13.8 | 210 | 0.75 in | ماشینابزار |
| 25VQ | 6.6 – 16.4 | 210 | 0.875 in | سبک/صنعتی |
| 35VQ | 10.8 – 39.6 | 210 | 1.0 in | صنعتی سنگین |
| 45VQ | 15 – 60 | 210–250 | 1.25 in | سنگین / پرس / نورد |
مزایای استفاده از کارتریجهای 5 تکه
سرویس سریع بدون نیاز به باز کردن کل پمپ
کاهش هزینه نگهداری با تعویض فقط کارتریج
کاهش لرزش و نویز به دلیل طراحی بالانسشده
تنوع گسترده در دبی با حفظ ابعاد نصب
مستندات فنی قابل ارائه
در صورت نیاز، میتوانم فایلهای زیر را تهیه و ارسال کنم:
کاتالوگ کامل کارتریجهای Vickers VQ (PDF)
نقشه انفجاری کارتریجها
دستورالعمل نصب و تنظیم دقیق
ابعاد و تلرانس نصب کارتریجها
