مشخصات فنی

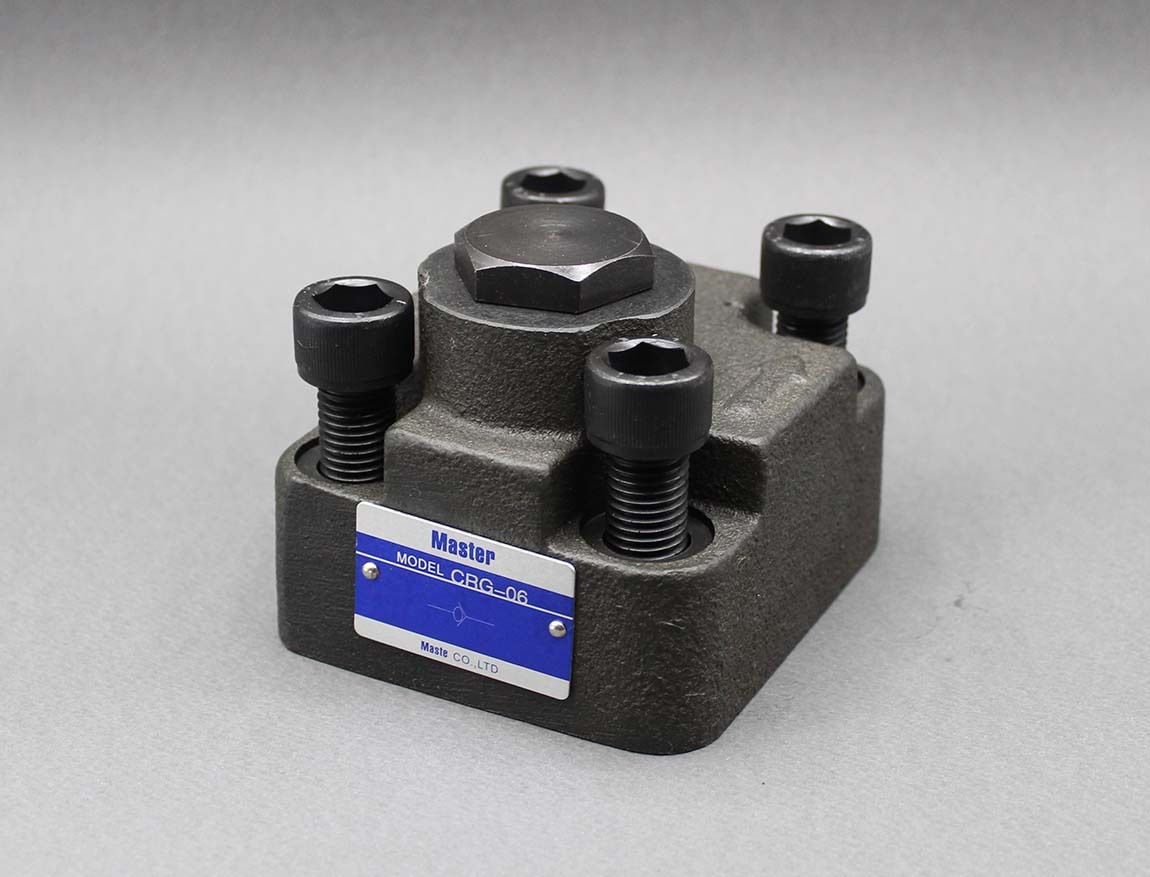

• نام کالا: شیر یکطرفه بلوکی (Right Angle Check Valve) / سوپاپ هیدرولیک

• برند: Master

• کد فنی: CRG-06

• سایز: 3/4 اینچ (Size 06)

• فشار کاری: 250 بار (25 Mpa)

• دبی عبوری: 125 لیتر بر دقیقه

• نوع نصب: بلوکی (Sub-plate Mounting)

• فشار باز شدن (Cracking Pressure): 0.4 بار (استاندارد)

ویژگی اصلی و مزایا

• جلوگیری از برگشت روغن: وظیفه اصلی این شیر عبور دادن روغن تنها در یک جهت و مسدود کردن کامل مسیر در جهت مخالف است.

• نصب آسان و آب‌بندی دقیق: به دلیل طراحی بلوکی (Sub-plate)، این شیر با 4 پیچ آلن روی بلوک نصب می‌شود که نشتی را به حداقل رسانده و تعویض آن را بسیار سریع می‌کند.

• افت فشار پایین: طراحی داخلی اسپول به گونه‌ای است که مقاومت کمی در برابر عبور سیال ایجاد می‌کند.

• عملکرد بدون ضربه: فنر داخلی باعث بسته شدن نرم شیر شده و از ایجاد ضربه قوچ (Water Hammer) در مدار جلوگیری می‌کند.

کاربردها

• خروجی پمپ‌های هیدرولیک: جهت محافظت از پمپ در برابر فشار برگشتی سیستم در زمان خاموش شدن الکتروموتور.

• مدارهای بای‌پس (Bypass): استفاده در مسیر کنارگذر فیلترها یا مبدل‌های حرارتی (کولر).

• جداسازی بخش‌های مختلف مدار: جهت ایزوله کردن فشاری بخش‌های مختلف سیستم از یکدیگر.

• سیستم‌های پاورپک: استفاده گسترده در یونیت‌های هیدرولیک صنعتی و پرس‌ها.
