مشخصات فنی

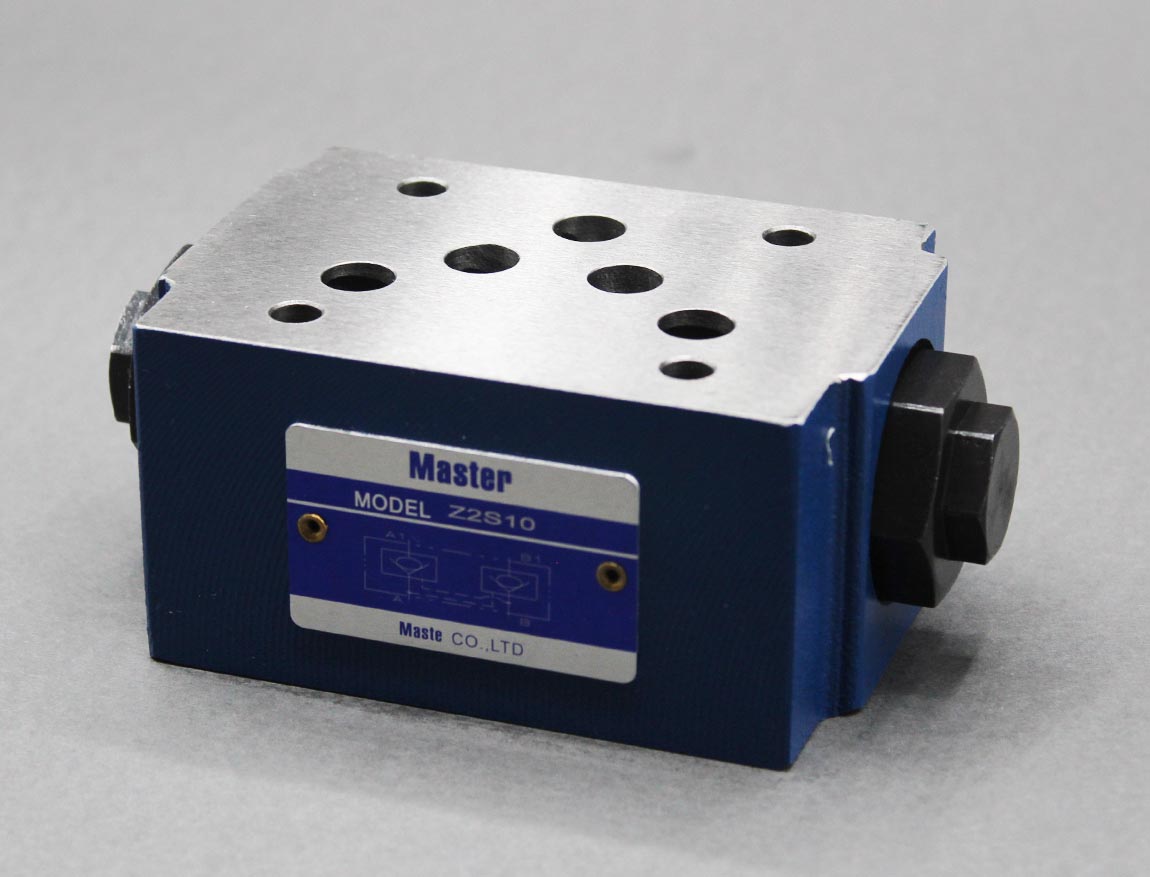

• نام کالا: قفل هیدرولیک (شیر یکطرفه پیلوت دار دوتایی) / Modular Pilot Operated Check Valve

• برند: Master

• کدفنی: Z2S10 (طرح REXROTH)

• سایز: 10 (CETOP 5) - معادل 1/2 اینچ

• فشار کاری: 315 بار (31.5 Mpa)

• دبی عبوری: حداکثر 120 لیتر بر دقیقه

• نوع نصب: مدولار / ساندویچی (Sandwich Plate)

• فشار پیلوت: متناسب با نسبت سطح

ویژگی اصلی و مزایا

• حبس کامل روغن (Leak-Free): این شیر بر خلاف شیرهای اسپولی، نشتی داخلی ندارد و می‌تواند سیلندر را برای مدت طولانی بدون کوچکترین حرکتی در جای خود نگه دارد.

• طراحی ساندویچی (Modular): به راحتی بین شیر برقی و زیرشیری (منیفولد) نصب می‌شود و نیاز به لوله‌کشی اضافه را حذف می‌کند که باعث صرفه‌جویی در فضا و هزینه می‌شود.

• عملکرد دوتایی: طبق نقشه روی پلاک، این شیر روی هر دو خط A و B عمل قفل‌کنندگی را انجام می‌دهد (Double Check).

• قابلیت تنظیم سرعت باز شدن: طراحی داخلی به گونه‌ای است که از ضربه ناگهانی هنگام باز شدن قفل جلوگیری می‌کند.

کاربردها

• بالابرهای هیدرولیک و آسانسورها: جلوگیری از سقوط ناگهانی کابین در صورت خرابی پمپ یا ترکیدگی شیلنگ.

• پرس‌های هیدرولیک: نگه داشتن جک پرس در بالا بدون پایین آمدن ناخواسته (Drifting).

• سیستم‌های کلمپینگ (Clamping): برای ثابت نگه داشتن قطعه کار با فشار ثابت در طول فرآیند ماشینکاری.

• جک‌های پایدارکننده: در جرثقیل‌ها و ماشین‌آلات راهسازی برای حفظ تعادل دستگاه.
