مشخصات فنی

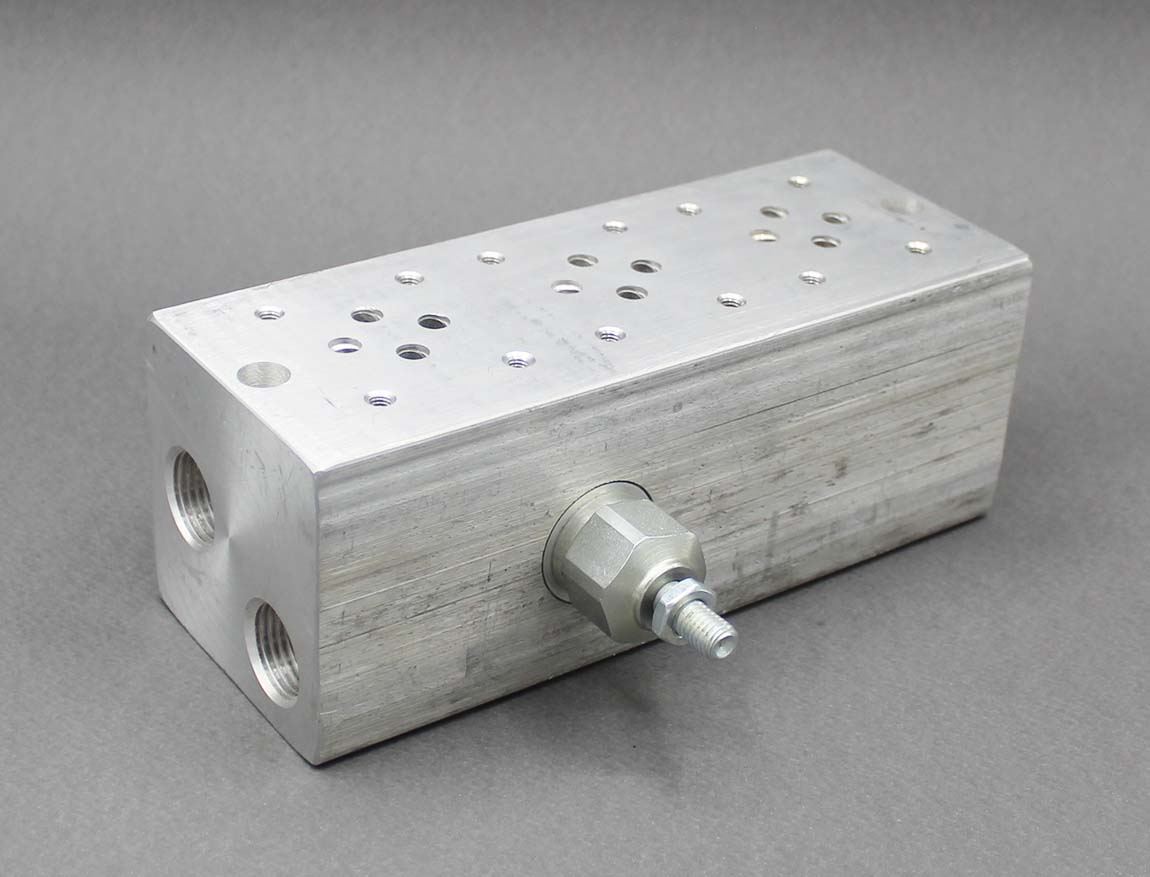

• نام کالا: بلوک زیرشیری / منیفولد هیدرولیک (Hydraulic Manifold Block)

• تعداد ایستگاه (خانه): ۳ خانه (3 Station) - قابلیت نصب ۳ شیر برقی.

• سایز استاندارد: 1/4 اینچ

• تجهیزات جانبی: دارای شیر فشارشکن کارتریجی (Relief Valve) تعبیه شده روی بلوک.

• جنس بدنه: معمولاً آلومینیوم آلیاژی (برای فشار تا ۲۵۰ بار) یا فولاد (برای فشارهای بالاتر). نکته: ظاهر عکس به آلومینیوم شبیه است.

• مدار: موازی (Parallel) - تمام شیرها از یک ورودی P تغذیه می‌شوند.

• پورت‌های اصلی: معمولاً سایز 3/8 یا 1/2 اینچ (برای ورودی P و خروجی T).

ویژگی اصلی و مزایا

• طراحی یکپارچه: وجود شیر فشارشکن روی خود بلوک نیاز به لوله‌کشی اضافه و خرید بلوک فشارشکن جداگانه را حذف می‌کند که باعث کاهش هزینه و ابعاد یونیت می‌شود.

• نظم دهی به مدار: امکان نصب ۳ شیر کنترل جهت در کنار هم، که باعث می‌شود سیستم لوله‌کشی (Piping) بسیار تمیزتر و کم‌حجم‌تر شود.

• نصب آسان: دارای سوراخ‌های رزوه شده استاندارد برای نصب سریع شیرهای برقی سایز ۰۲ (۱/۴).

• قابلیت تنظیم فشار: فشارشکن کارتریجی دارای پیچ تنظیم و مهره قفلی برای تثبیت فشار سیستم است.

کاربردها

• پاورپک‌های هیدرولیک: در یونیت‌هایی که نیاز به کنترل ۳ جک یا هیدروموتور به صورت مستقل دارند.

• دستگاه‌های صنعتی: ماشین‌آلات بسته‌بندی، پرس‌های کوچک و ماشین‌های ابزار که چندین عملگر دارند.

• کاهش اتصالات: مناسب برای طراحانی که می‌خواهند تعداد شیلنگ‌ها و اتصالات را در ساخت یونیت به حداقل برسانند.
