مشخصات فنی در یک نگاه

• نام محصول: پرشر سوئیچ هیدرولیک (Pressure Switch)

• برند: مستر هیدرولیک (Master Hydraulic)

• مدل: JCS-02H (تیپ یوکن)

• دامنه تنظیم فشار: ۶۰ تا ۳۶۰ بار (kg/cm²)

• حداکثر ولتاژ و جریان: AC 250V - 3A

• نوع تنظیم: ولوم دستی با درجه‌بندی روی بدنه

• نحوه عملکرد: تبدیل فشار هیدرولیک به سیگنال الکتریکی (فرمان قطع/وصل)

نقد و بررسی پرشر سوئیچ سری JCS

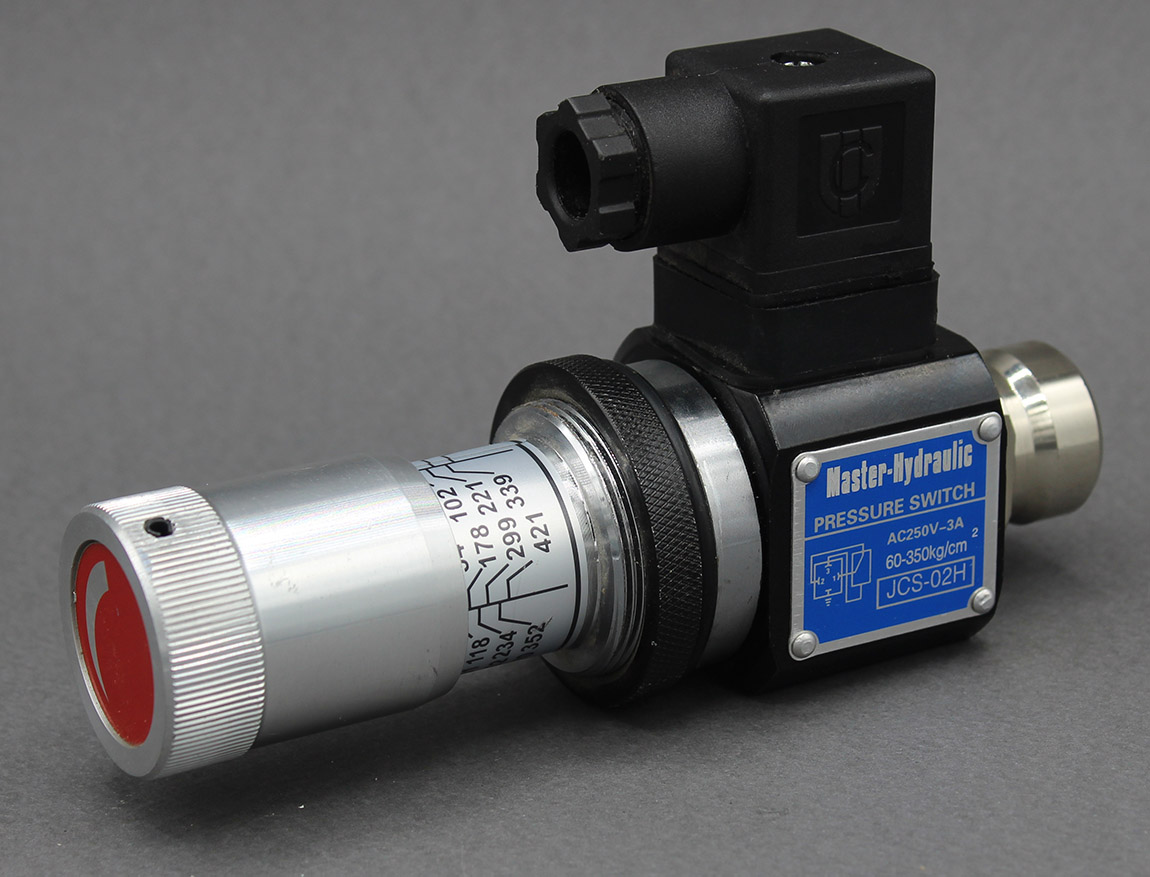

پرشر سوئیچ یا سوئیچ فشار، یکی از حیاتی‌ترین قطعات کنترلی در یونیت‌های هیدرولیک است. مدل JCS-02 که در تصویر مشاهده می‌کنید، از محبوب‌ترین مدل‌های بازار (طرح Yuken ژاپن) است که به دلیل قیمت مناسب، عمر بالا و تنظیم آسان، در بسیاری از دستگاه‌های صنعتی، پرس‌ها و ماشین‌آلات تزریق پلاستیک استفاده می‌شود.

عملکرد این قطعه چگونه است؟

وقتی فشار روغن در سیستم به عدد تنظیم شده (مثلاً ۲۰۰ بار) برسد، این قطعه عمل کرده و یک کنتاکت برقی را قطع یا وصل می‌کند. از این فرمان می‌توان برای خاموش کردن الکتروموتور، فعال کردن شیر برقی (برای تخلیه روغن) یا روشن کردن چراغ هشدار استفاده کرد.

ویژگی‌های برجسته مدل JCS-02H:

1. تنظیم آسان: برخلاف مدل‌های قدیمی که نیاز به آچار داشتند، این مدل دارای یک ولوم قرمز رنگ چرخشی است که به راحتی با دست تنظیم می‌شود.

2. نشانگر مقدار تنظیم: روی بدنه استوانه‌ای، یک خط‌کش مدرج وجود دارد که به شما نشان می‌دهد سوئیچ روی چه فشاری تنظیم شده است (از ۶۰ تا ۳۶۰ بار).

3. قابلیت اطمینان بالا: میکروسوئیچ داخلی این قطعه کیفیت بالایی دارد و در برابر لرزش‌های سیستم هیدرولیک مقاوم است.

نکات سیم‌بندی (Wiring):

سوکت برق این پرشر سوئیچ دارای سه پین است:

• پایه مشترک (COM)

• حالت باز (NO - Normal Open)

• حالت بسته (NC - Normal Closed)

بسته به نیاز مدار برق خود، می‌توانید از تیغه باز یا بسته استفاده کنید.
