مشخصات فنی

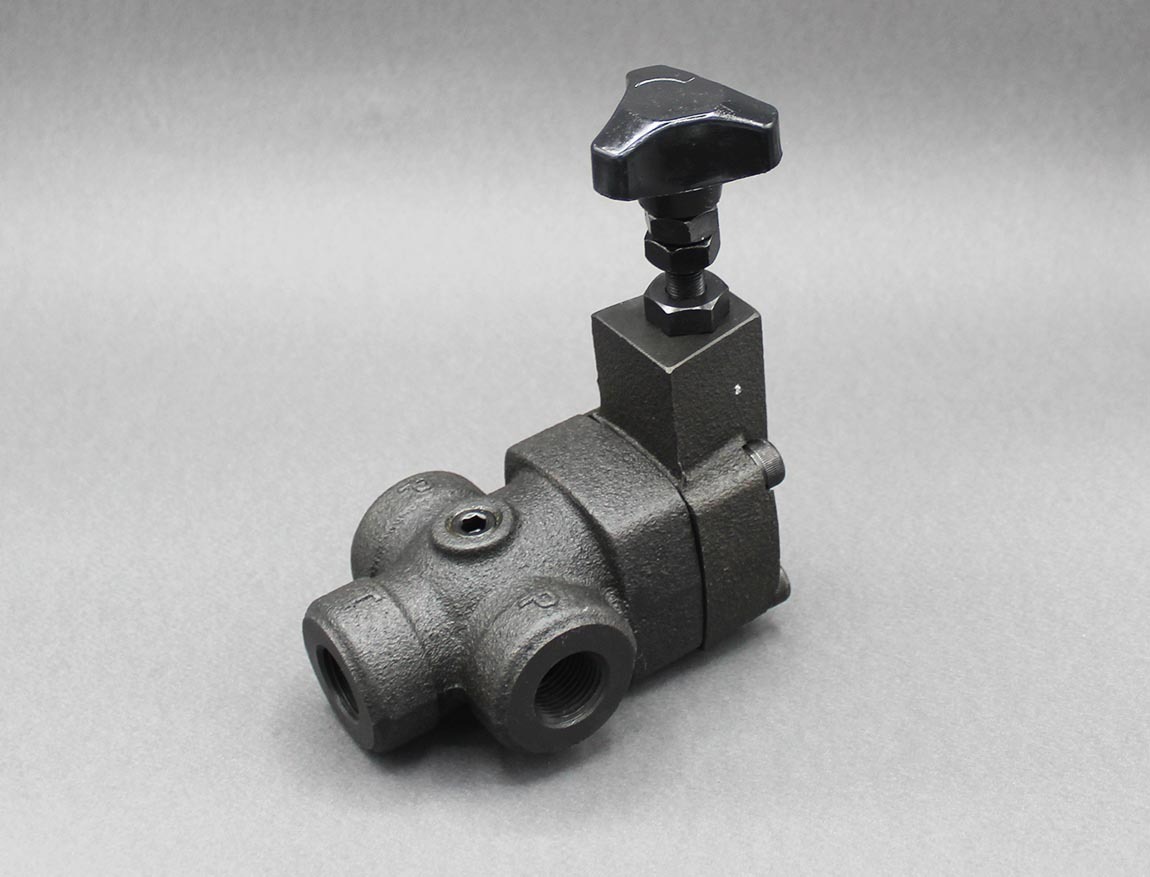

• نام کالا: شیر اطمینان پایلوت‌دار / فشارشکن قورباغه‌ای (Pilot Operated Relief Valve)

• تیپ: طرح یوکن (Yuken Type) - سری BT

• نوع اتصال: دنده‌ای (Threaded) - بلوکی نیست.

• سایزهای رایج: معمولاً در سایزهای 1/2 اینچ (04)، 3/4 اینچ (06) و 1.1/4 اینچ (10)

• فشار کاری: قابل تنظیم تا 250 بار (معمولاً رنج‌های مختلف فنر دارد).

• دبی عبوری: ظرفیت عبور دبی بالا (بسته به سایز از 80 تا 250 لیتر بر دقیقه).

• جنس بدنه: چدن ریخته‌گری (Cast Iron).

ویژگی اصلی و مزایا

• عملکرد دو مرحله‌ای (Pilot): وجود اسپول پایلوت در قسمت بالایی (کله قورباغه‌ای) باعث می‌شود شیر در برابر نوسانات ناگهانی فشار بسیار نرم عمل کند و اصطلاحاً “ضربه قوچ” کمتری داشته باشد.

• پورت ونت (Vent Port): این شیرها معمولاً دارای یک پورت تخلیه یا ریموت کنترل روی بدنه هستند که امکان تخلیه فشار پمپ (Unloading) یا کنترل فشار از راه دور را فراهم می‌کند.

• پایداری بالا: در دبی‌های بالا که فشارشکن‌های مستقیم (Direct Acting) دچار لرزش و جیغ کشیدن می‌شوند، فشارشکن قورباغه‌ای عملکردی بی‌صدا و پایدار دارد.

• دسته تنظیم راحت: فلکه مثلثی یا گرد تعبیه شده در بالا امکان تنظیم آسان فشار بدون نیاز به آچار را فراهم می‌کند.

کاربردها

• شیر اطمینان اصلی (Main Relief Valve): نصب در خروجی پمپ‌های دبی بالا (مانند پمپ‌های پره‌ای یا پیستونی بزرگ) برای محافظت از کل سیستم.

• یونیت‌های هیدرولیک صنعتی: استفاده در پرس‌های سنگین، دستگاه‌های تزریق پلاستیک و خطوط تولید.

• مدارهای آنلودینگ: با اتصال شیر برقی به پورت ونت، می‌توان پمپ را در زمان‌های غیرکاری بی‌بار کرد تا روغن داغ نشود.
