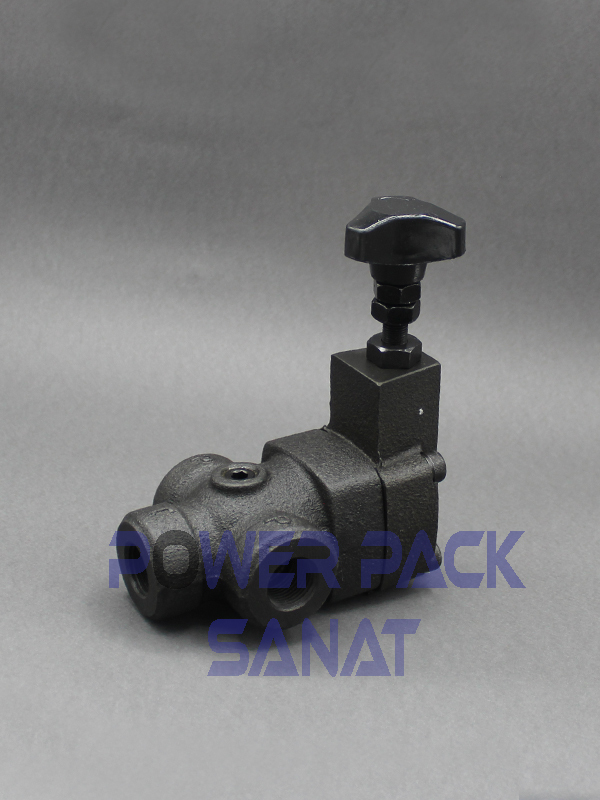

شیر فشارشکن قورباغه ای (Relief Valve – Threaded Type)
این شیر فشارشکن بهصورت مستقیم در مسیر ورودی فشار نصب شده و از بالا رفتن بیش از حد فشار جلوگیری میکند. طراحی آن به گونهای است که با پیچ تنظیم بالایی، مقدار فشار دلخواه بهراحتی قابل تنظیم است و در صورت تجاوز فشار از حد تعیینشده، مسیر روغن به مخزن باز میشود.
افزودن به سبد خرید
شیر فشارشکن قورباغه ای (Relief Valve – Threaded Type)
معرفی:
این شیر فشارشکن بهصورت مستقیم در مسیر ورودی فشار نصب شده و از بالا رفتن بیش از حد فشار جلوگیری میکند. طراحی آن به گونهای است که با پیچ تنظیم بالایی، مقدار فشار دلخواه بهراحتی قابل تنظیم است و در صورت تجاوز فشار از حد تعیینشده، مسیر روغن به مخزن باز میشود.
مشخصات فنی:
| مشخصه | مقدار |
|---|---|
| نوع شیر | فشارشکن مستقیم رزوهای (Inline Relief Valve) |
| اتصال ورودی/خروجی | رزوهای BSP یا NPT (1/2" یا 3/4") |
| محدوده فشار قابل تنظیم | 20 تا 315 بار (قابل تنظیم) |
| نوع تنظیم فشار | دستی با پیچ قفلشونده |
| حداکثر دبی عبوری | بسته به سایز، معمولاً 40–80 L/min |
| جنس بدنه | چدن داکتیل با پوشش صنعتی مقاوم |
| سیال کاری | روغن هیدرولیک ISO VG32–VG68 |
| دمای کاری مجاز | -20 تا +80 درجه سانتیگراد |
| نصب | مستقیم در خط یا قبل از ورودی بلوک/جک |
عملکرد:
فشار سیستم به ورودی شیر وارد میشود
اگر فشار از مقدار تنظیمشده بیشتر شود، فنر داخلی جمع شده و شیر باز میشود
روغن اضافی از مسیر خروجی به مخزن یا تانک باز میگردد
پیچ تنظیم اجازه میدهد مقدار فشار موردنظر دقیق تعیین شود
مزایا:
نصب سریع و آسان بدون نیاز به بلوک
مناسب برای مدارهای ساده و یونیتهای کوچک
قابلیت تنظیم فشار با دقت بالا
طراحی صنعتی، مستحکم و مقاوم
عملکرد ایمن و بدون نیاز به برق یا کنترل جانبی
کاربردها:
یونیتهای هیدرولیکی کوچک و متوسط
ماشینآلات صنعتی سبک و متوسط
محافظت از پمپ در برابر فشار برگشتی
جکهای تکطرفه یا دوطرفه
مدارات بسته یا دستی فشار بالا
