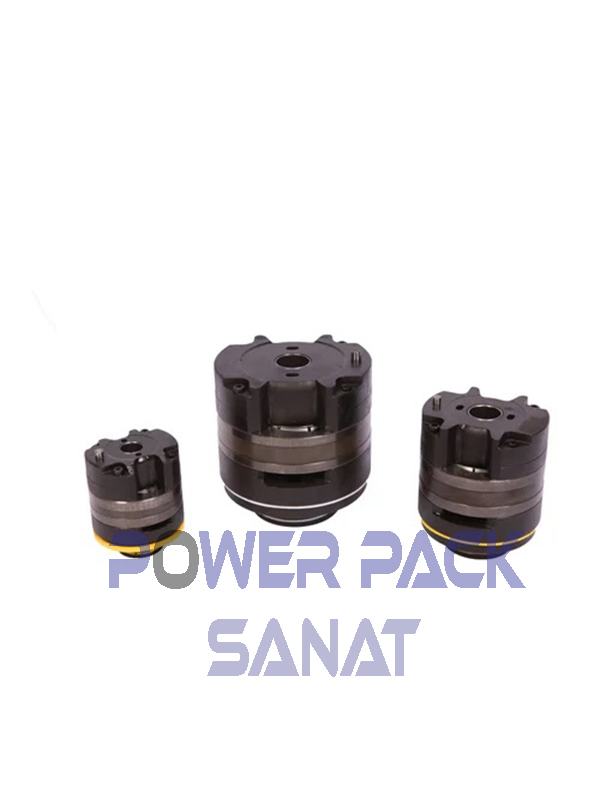

کارتریج های طرح یوکن (PV2R1 - PV2R2 - PV2R3)
تماس بگیرید
کارتریجهای پمپهای هیدرولیکی YUKEN (یوکن) به عنوان بخش اصلی در سری پمپهای پرهای PV2R عمل میکنند. این کارتریجها شامل مجموعهای از قطعات دقیق هستند که عملیات پمپاژ روغن را انجام میدهند و قلب تپندهی پمپ یوکن محسوب میشوند.
در ادامه اطلاعات کامل دربارهی کارتریجهای پمپ PV2R یوکن شامل اجزا، مشخصات فنی، نحوه تعویض، تفاوتها بین مدلها و نکات کاربردی ارائه شده است:
افزودن به سبد خرید
کارتریج های طرح یوکن (PV2R1 - PV2R2 - PV2R3)
کارتریجهای پمپهای هیدرولیکی YUKEN (یوکن) به عنوان بخش اصلی در سری پمپهای پرهای PV2R عمل میکنند. این کارتریجها شامل مجموعهای از قطعات دقیق هستند که عملیات پمپاژ روغن را انجام میدهند و قلب تپندهی پمپ یوکن محسوب میشوند.
در ادامه اطلاعات کامل دربارهی کارتریجهای پمپ PV2R یوکن شامل اجزا، مشخصات فنی، نحوه تعویض، تفاوتها بین مدلها و نکات کاربردی ارائه شده است:
اجزای اصلی کارتریج پمپ پرهای یوکن:
کارتریج پمپهای یوکن از ۵ بخش اصلی تشکیل شده است:
روتور (Rotor): چرخندهی اصلی که با محور کوپل میشود.
پرهها (Vanes): قطعات لغزندهای که داخل شیار روتور قرار دارند.
استاتور (Cam Ring): بدنه حلقهای با شیار بیضوی، مسیر حرکت پرهها را مشخص میکند.
پلیت کناری (Side Plate): دیسکهایی برای هدایت و آببندی روغن.
پینها و اسپریگها: کمک به باز و بسته شدن روان پرهها و فشردهسازی آنها در مسیر استاتور.
مشخصات فنی کارتریجها بر اساس مدل:
سری PV2R1 کارتریج:
حجم: 4، 6، 8، 10، 12، 14، 17 cm³/rev
فشار کاری: تا 210 بار
مناسب برای پمپهای کوچک و سبک
سری PV2R2 کارتریج:
حجم: 14، 17، 19، 23، 26، 33، 41، 47، 53، 66 cm³/rev
پرکاربردترین کارتریجها در صنعت
فشار کاری: 175 بار
دقت بالا و صدای پایین
سری PV2R3 کارتریج:
حجم: 52، 66، 75، 85، 100، 116، 125، 135، 153، 184، 237 cm³/rev
فشار کاری: 160 بار
برای کاربردهای سنگین صنعتی
کارتریجهای مدل دوبل:
معمولاً از دو کارتریج مجزا با اندازه متفاوت تشکیل شدهاند (مثلاً PV2R13 → PV2R1 + PV2R3)
هر بخش کارتریج عملکرد مستقل دارد و دارای ورودی/خروجی جداگانه یا مشترک است.
نکات مهم در انتخاب و تعویض کارتریج:
| نکته | توضیح |
|---|---|
| کدگذاری دقیق مدل | مثلاً: PV2R2-47-F-RAA-41 که عدد 47 نشاندهنده کارتریج با جابجایی 47cc/rev است. |
| جهت چرخش | R = راستگرد، L = چپگرد |
| سایز و دبی مورد نیاز | تعیینکنندهی انتخاب صحیح کارتریج |
| نوع روغن | استفاده از روغن با ویسکوزیته مناسب عمر کارتریج را افزایش میدهد |
| زمان تعویض | نشتی داخلی، افت دبی یا افزایش صدا نشانههایی از خرابی کارتریج است |
مزایای طراحی کارتریج در پمپ یوکن:
تعویض آسان بدون نیاز به تعویض کل پمپ
کاهش هزینه تعمیرات
قابلیت نگهداری موجودی قطعات یدکی سادهتر
یکنواختی در عملکرد و صدای کم
فایل فنی و جدول تطبیق:
در صورت نیاز، میتوانم برای شما موارد زیر را نیز تهیه کنم:
جدول تطبیق کارتریج با مدل پمپ
ابعاد دقیق هر کارتریج
نقشه انفجاری مونتاژ کارتریج
کاتالوگ PDF رسمی Yuken
کدهای دقیق قطعات یدکی هر بخش از کارتریج (پره، روتور، استاتور و ...)
