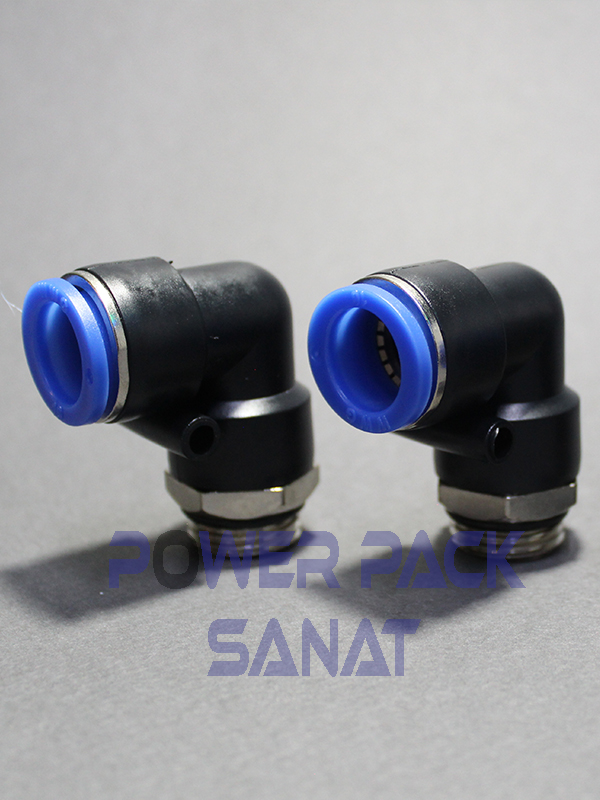

اتصال زانویی پنوماتیک
فیتینگ پنوماتیکی نری زانویی (Elbow Male Pneumatic Fitting)
اتصال زانویی پنوماتیک
فیتینگ پنوماتیکی زانویی نری (Male Elbow Pneumatic Fitting)
کاربرد اصلی:
اتصال شلنگ پنوماتیک به تجهیزات با رزوه نری در زاویه ۹۰ درجه
تغییر جهت جریان هوا در فضاهای محدود
مناسب برای استفاده در سیستمهای پنوماتیکی، خطوط هوای فشرده، ماشینآلات اتوماسیون، ابزار بادی و دستگاههای صنعتی
ویژگیها:
| ویژگی | توضیح |
|---|---|
| نوع اتصال شلنگ | فیتینگی (Quick Connect) با قفل فنری داخلی |
| نوع رزوه | نری (Male Threaded) معمولاً BSPT یا NPT |
| زاویه اتصال | ۹۰ درجه (Elbow Type) |
| جنس بدنه | معمولاً پلیاتیلن مقاوم (PBT) یا پلیآمید (PA6) |
| جنس رزوه | فلزی (معمولاً برنج یا آلومینیوم با روکش نیکل یا فولاد ضدزنگ) |
| آببندی رزوه | اغلب با نوار تفلون یا اورینگ داخلی انجام میشود |
| قابلیت چرخش رزوه | برخی مدلها رزوه چرخشی دارند (Swivel Thread) |
| سایز شلنگ قابل اتصال | 4، 6، 8، 10 یا 12 میلیمتر (بسته به مدل) |
| سایز رزوه نری | 1/8", 1/4", 3/8", 1/2" (BSP یا NPT) بسته به نیاز |
| حداکثر فشار کاری | معمولاً تا 10 بار |
| دمای کاری | از -20°C تا +60°C (بسته به جنس) |
مزایا:
نصب و جداسازی آسان و سریع شلنگ بدون ابزار خاص
قابلیت چرخش رزوه برای نصب راحت در فضاهای محدود
کاهش استهلاک شلنگ در زوایای شکسته
آببندی مناسب و مقاوم در برابر نشتی هوا
نکات هنگام خرید:
تطابق سایز رزوه و سایز شلنگ با سیستم پنوماتیک شما
انتخاب نوع رزوه مناسب (BSPT یا NPT)
بررسی جنس بدنه نسبت به شرایط محیطی (دمای بالا، روغن، گرد و غبار و غیره)
