رابط مستقیم پنوماتیکی

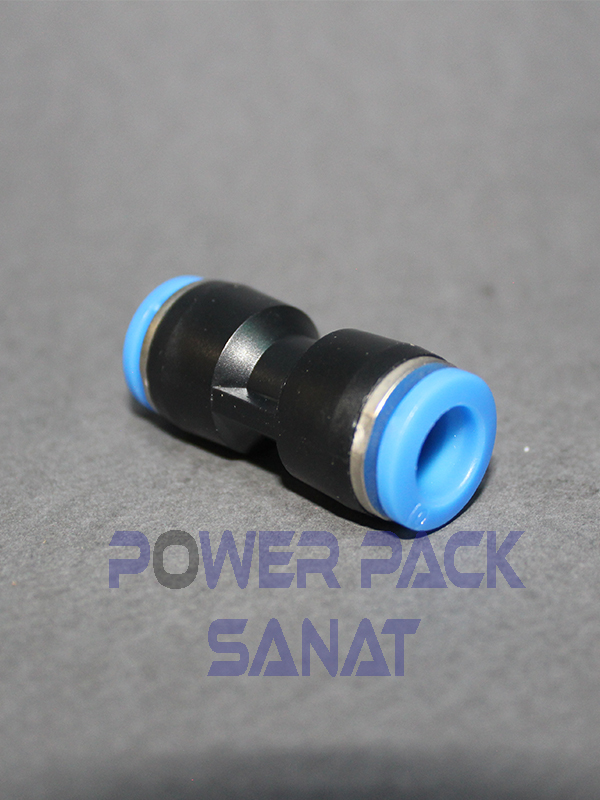

قطعهای که در تصویر مشاهده میشود، یک رابط مستقیم پنوماتیکی (Straight Union Push-in Fitting) است. این قطعه برای اتصال مستقیم دو شلنگ پنوماتیک با سایز یکسان به کار میرود.
رابط مستقیم پنوماتیکی
مشخصات فنی رابط مستقیم پنوماتیک
| ویژگی | توضیح |
|---|---|
| نام فارسی | رابط مستقیم پنوماتیکی |
| نام انگلیسی | Straight Union Push-in Pneumatic Fitting |
| نوع اتصال شلنگ | Push-in (اتصال فشاری / کوئیک) |
| جهت اتصال | مستقیم (خطی) – دو سر شلنگ با قطر مساوی |
| کاربرد | افزایش طول مسیر، تعویض یا اتصال شلنگها |
| جنس بدنه | پلیاتیلن مقاوم (PBT) یا پلیآمید صنعتی (PA) |
| جنس خار داخلی | استیل ضدزنگ (برای قفل کردن شلنگ) |
| محدوده فشار کاری | 0 تا 10 بار (برخی مدلها تا 15 بار) |
| دمای کاری | -20°C تا +60°C |
| سایزهای رایج | 4mm، 6mm، 8mm، 10mm، 12mm |
کاربردها
اتصال دو شلنگ برای افزایش طول مسیر هوا
جایگزینی قسمت آسیبدیده شلنگ بدون نیاز به کلگی جدید
استفاده در ماشینآلات صنعتی، سیستمهای خودکار، بستهبندی و انتقال
مزایا
نصب سریع بدون ابزار
آببندی مطمئن و بدون نشتی
طراحی جمعوجور برای استفاده در فضاهای محدود
مقاوم در برابر ضربه، فشار و تغییرات دما
نکات مهم در انتخاب
قطر بیرونی شلنگ: مهمترین فاکتور انتخاب (مثلاً 6mm، 8mm)
کیفیت مواد بدنه: برای محیطهای صنعتی یا دارای لرزش
استاندارد فشار کاری: بررسی تطابق با سیستم شما
موارد استفاده
خطوط انتقال هوای فشرده
اتوماسیون صنعتی
ماشینآلات CNC، دستگاههای پنوماتیکی، صنایع غذایی، دارویی، خودروسازی
