رابط سه راه وای متغیر
تماس بگیرید

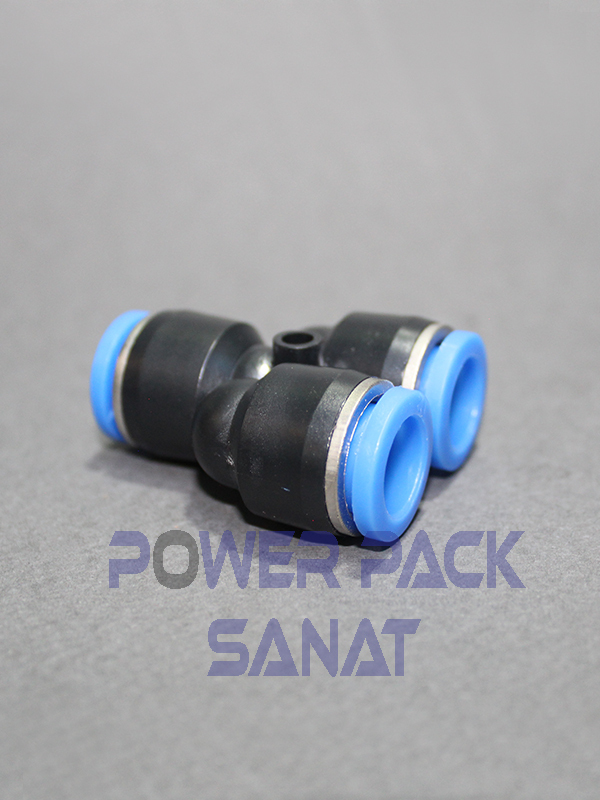

قطعهای که در تصویر مشاهده میشود، یک رابط سهراهی پنوماتیکی مدل Y (یا وای) با اتصال سریع (Push-in) است. این نوع فیتینگ یکی از قطعات پرکاربرد در سیستمهای پنوماتیکی برای انشعابگیری از یک مسیر هوا به دو مسیر دیگر میباشد.
افزودن به سبد خرید
رابط سه راه وای متغیر
مشخصات فنی رابط سهراه Y پنوماتیکی (Y Push-in Pneumatic Fitting)
| ویژگی | توضیح |
|---|---|
| نام فارسی | رابط سهراه Y پنوماتیک (رابط وای) |
| نام انگلیسی | Y Push-in Pneumatic Fitting |
| نوع اتصال | Push-in (اتصال فشاری – بدون نیاز به ابزار) |
| تعداد خروجی | ۲ خروجی جانبی و ۱ ورودی مرکزی (در مجموع ۳ پورت) |
| جهت جریان | تقسیم جریان از یک ورودی به دو خروجی (یا بالعکس) |
| جنس بدنه | پلیاتیلن تقویتشده (PBT) یا پلیآمید صنعتی |
| جنس قفل داخلی | استیل ضدزنگ برای نگهداری شلنگ |
| محدوده فشار کاری | 0 تا 10 بار (در برخی مدلها تا 15 بار) |
| محدوده دمای کاری | -20°C تا +60°C |
| سایزهای رایج | 4mm، 6mm، 8mm، 10mm، 12mm (قطر خارجی شلنگ) |
کاربردها
انشعابگیری از یک خط هوای فشرده برای تغذیه همزمان دو مصرفکننده (مثل دو سیلندر)
استفاده در خطوط اتوماسیون صنعتی، ماشینآلات بستهبندی، تجهیزات مونتاژ
تأمین هوا برای چند ابزار پنوماتیک از یک منبع
مزایا
طراحی جمعوجور برای نصب در فضاهای محدود
نصب سریع و آسان شلنگ بدون نیاز به گیره یا ابزار خاص
عدم نشتی هوا بهواسطه طراحی قفل داخلی با دقت بالا
مقاومت بالا در برابر ضربه، فشار و خوردگی
نکات هنگام خرید
سایز شلنگ: مطابق با نیاز سیستم (مثلاً شلنگ 8mm یا 10mm)
جنس بدنه: برای مقاومت بیشتر در محیطهای صنعتی یا دارای روغن
جهت جریان مورد نیاز: برای انشعاب یا جمعآوری هوا از دو مسیر
موارد استفاده
تجهیزات پنوماتیکی سبک و صنعتی
خطوط تولید خودکار و ماشینآلات CNC
صنایع بستهبندی، غذایی، دارویی، الکترونیک، چوب و خودروسازی
