سه راه وسط دنده تی

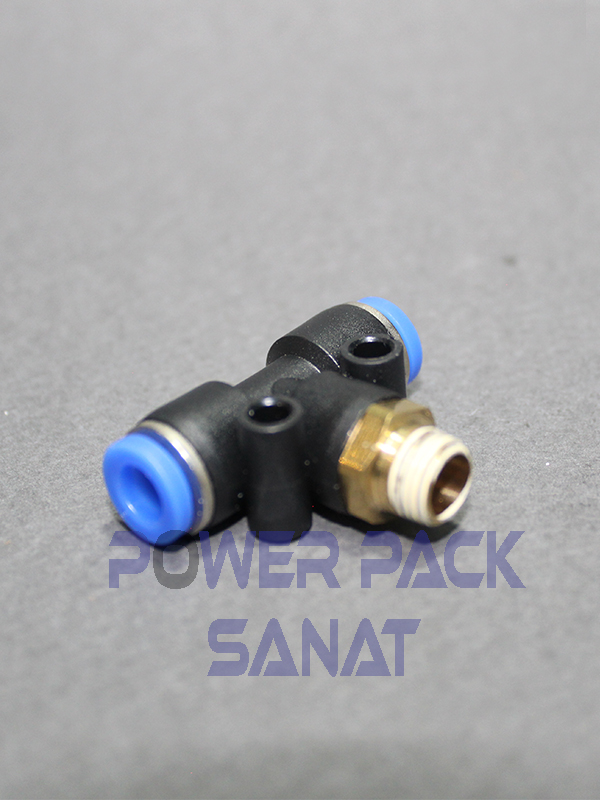

قطعهای که در تصویر مشاهده میشود، یک اتصال پنوماتیکی سهراهی با دنده وسط (T Male Branch Fitting) است. این قطعه برای انشعاب گرفتن از یک خط اصلی پنوماتیک و متصل کردن آن به تجهیزات رزوهدار یا شلنگ دیگر استفاده میشود.
سه راه وسط دنده تی
مشخصات فنی اتصال وسط دنده تی پنوماتیک
| ویژگی | توضیح |
|---|---|
| نام فارسی | اتصال سهراهی پنوماتیک با دنده وسط (اتصال T دندهدار وسط) |
| نام انگلیسی | T Male Branch Push-in Fitting / Male Tee Pneumatic Connector |
| نوع اتصال به شلنگ | Push-in (فشاری – اتصال سریع) در دو طرف |
| نوع رزوه | دنده نری (Male Thread) در وسط اتصال |
| جهت اتصال | اتصال شلنگ به دو طرف و دنده وسط برای اتصال به تجهیز دیگر |
| جنس بدنه | پلیاتیلن مقاوم (PBT) یا پلیآمید صنعتی |
| جنس رزوه و مغزی | برنج (Brass) یا آلومینیوم با آبکاری نیکل |
| نوع رزوه | معمولاً BSPT یا NPT |
| محدوده فشار کاری | 0 تا 10 بار (در برخی مدلها تا 15 بار) |
| دمای کاری | -20°C تا +60°C |
| سایز شلنگ قابل اتصال | 4، 6، 8، 10، 12 mm |
| سایز رزوه وسط | 1/8"، 1/4"، 3/8"، 1/2" اینچ |
کاربردها
انشعاب گرفتن از یک خط اصلی هوا برای اتصال به تجهیزات رزوهدار
اتصال همزمان دو شلنگ پنوماتیکی با یک تجهیز دارای دنده نری
مناسب برای استفاده در تجهیزات صنعتی، دستگاههای اتوماسیون، ابزار بادی و خطوط مونتاژ
مزایا
نصب سریع و آسان بدون نیاز به ابزار
طراحی فشرده برای استفاده در فضاهای محدود
بدنه سبک و مقاوم در برابر فشار و ضربه
آببندی مناسب در بخش رزوه با تفلون یا اورینگ داخلی
نکات مهم در انتخاب
سایز رزوه وسط متناسب با تجهیز مورد نظر (مثلاً 1/4” BSP)
قطر شلنگ دو سر (مثلاً 6mm یا 8mm)
استاندارد رزوه (BSPT یا NPT) بر اساس سیستم کاری
موارد استفاده
تجهیزات پنوماتیکی سبک و صنعتی
سیستمهای خودکار و خطوط انتقال هوا
ماشینآلات بستهبندی، مونتاژ، CNC، و دستگاههای ابزار دقیق
