سه راه وسط دنده وای
تماس بگیرید

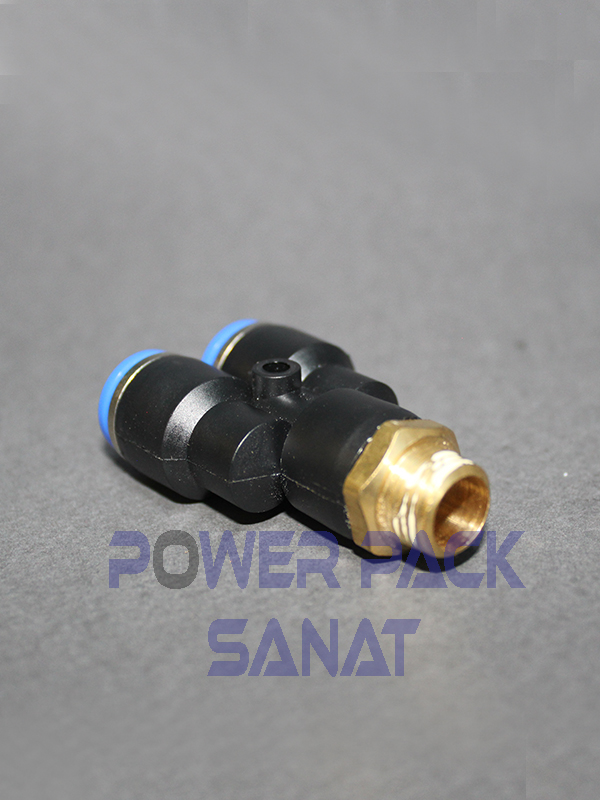

قطعهای که در تصویر مشاهده میشود یک سهراهی پنوماتیکی مدل وای (Y شکل) با دنده وسط نری است که در صنعت با نامهایی مثل:
"Y Male Branch Pneumatic Fitting"
یا "سهراهی وسط دنده وای پنوماتیکی"
شناخته میشود. این قطعه برای انشعاب گرفتن از یک مسیر رزوهدار به دو مسیر شلنگ پنوماتیکی کاربرد دارد.
افزودن به سبد خرید
سه راه وسط دنده وای
مشخصات فنی سهراهی وای پنوماتیکی با دنده وسط (Y Male Branch)
| ویژگی | توضیح |
|---|---|
| نام فارسی | سهراهی وای پنوماتیکی با دنده وسط نری |
| نام انگلیسی | Y Male Branch Push-in Pneumatic Fitting |
| نوع اتصال شلنگ | Push-in (فشاری – اتصال سریع) در دو سر |
| نوع اتصال مرکزی | رزوه نری (Male Thread) در مرکز بدنه |
| جهت جریان | تقسیم جریان از رزوه به دو مسیر هوای فشرده (یا برعکس) |
| جنس بدنه | پلیاتیلن مقاوم (PBT) یا پلیآمید صنعتی |
| جنس رزوه نری | برنج با آبکاری نیکل (Brass Nickel Plated) |
| نوع رزوه | BSPT یا NPT بر اساس استاندارد مصرفکننده |
| محدوده فشار کاری | 0 تا 10 بار (گاهی تا 15 بار) |
| محدوده دمای کاری | -20°C تا +60°C |
| سایزهای رایج | قطر شلنگ: 4mm، 6mm، 8mm، 10mm، 12mm |
| رزوه: | 1/8"، 1/4"، 3/8"، 1/2" |
کاربردها
تقسیم جریان هوا از یک خروجی رزوهدار به دو مصرفکننده با شلنگ پنوماتیک
نصب روی بلوکها، شیرهای کنترل، واحدهای FRL و سیلندرهایی با پورت رزوهای
مورد استفاده در سیستمهای اتوماسیون، ماشینسازی، خطوط بستهبندی و مونتاژ
مزایا
اتصال سریع و آسان بدون نیاز به گیره یا ابزار خاص
طراحی جمعوجور برای استفاده در فضاهای محدود
آببندی مطمئن بهواسطه رزوه تفلونی یا اورینگ داخلی
بدنه مقاوم در برابر لرزش، فشار و ضربه
نکات انتخاب
سایز رزوه وسط: مطابق با تجهیز (مثلاً 1/4” BSP یا NPT)
سایز شلنگ دو سر: مثلاً 8mm یا 10mm
نوع رزوه (BSP/NPT): طبق استاندارد سیستم شما
موارد استفاده
سیستمهای پنوماتیک صنعتی
دستگاههای اتوماسیون و رباتیک
ماشینآلات CNC، بستهبندی، مونتاژ، صنایع غذایی و دارویی
