مشخصات فنی

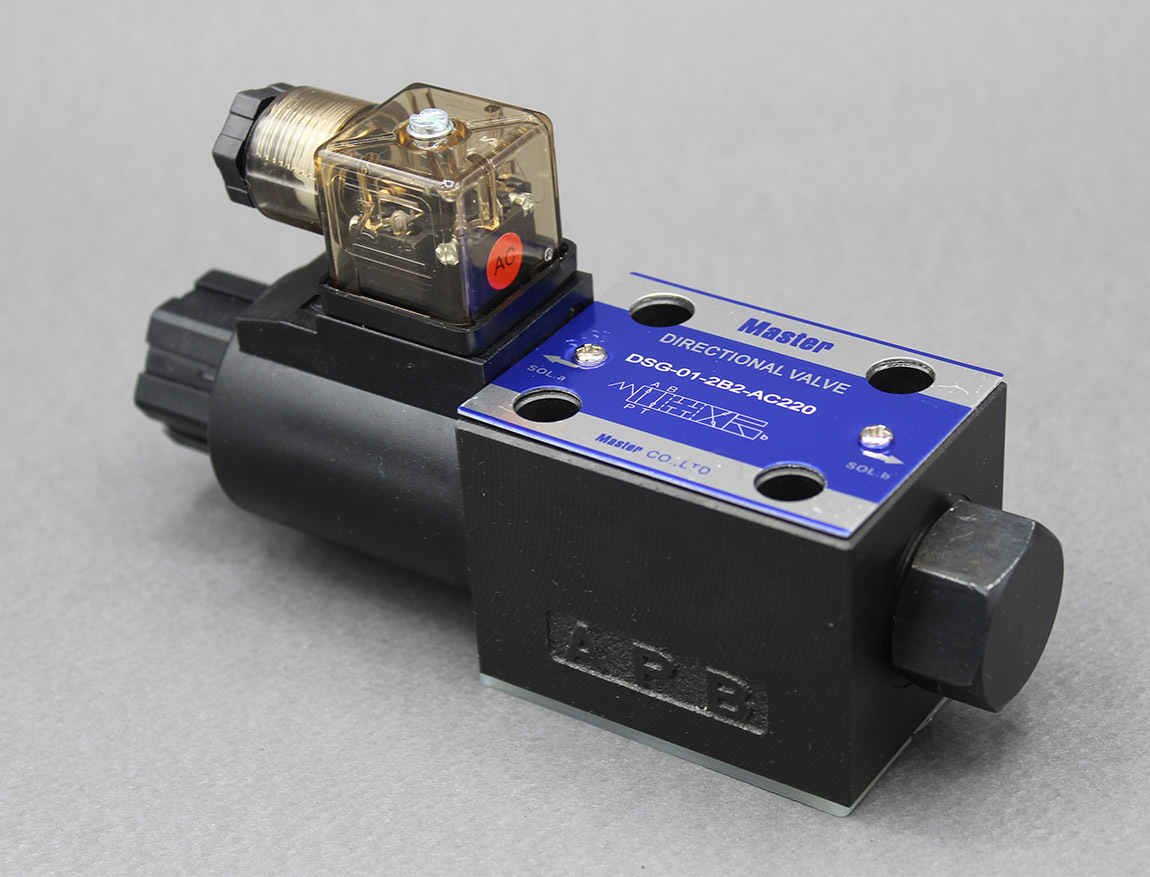

• نام کالا: شیر کنترل جهت برقی (Solenoid Valve)

• برند: مستر (Master) - طرح یوکن

• کد فنی: DSG-01-2B2-AC220

• سایز پورت: ۱/۴ اینچ (NG6)

• نوع فرمان: 2B2 (دو وضعیتی - برگشت فنر)

• ولتاژ بوبین: ۲۲۰ ولت (AC)

• حداکثر دبی عبوری: تا ۶۳ لیتر بر دقیقه (وابسته به فشار)

• فشار کاری: ۳۱۵ بار

 توضیحات تخصصی

بررسی فنی شیر برقی فرمان 2B2 برند Master

شیر برقی مدل DSG-01-2B2 یکی از پرکاربردترین شیرهای «دو وضعیتی» در صنعت هیدرولیک است. این شیر دارای یک بوبین در یک طرف و یک فنر بازگرداننده در طرف دیگر است.

تفاوت فرمان 2B2 با 2B3B چیست؟

هر دو مدل “یک کله” هستند، اما مسیر روغن در آنها متفاوت است:

• در فرمان 2B2 (معمولاً): در حالت عادی (بدون برق)، مسیر روغن P به A متصل است و B به T راه دارد (یا برعکس بسته به نقشه). با برق‌دار شدن بوبین، وضعیت معکوس می‌شود.

• این فرمان برای مدارهایی استفاده می‌شود که نیاز است جک هیدرولیک به محض روشن شدن پمپ (و قبل از برق‌دار شدن شیر)، در یک جهت خاص حرکت کند یا قفل شود.

کیفیت بوبین و بدنه:

برند Master در این مدل از بوبین‌های باکیفیت استفاده کرده که قابلیت تعویض آسان دارند. سوکت برق شیر دارای چراغ سیگنال (LED) است که وضعیت روشن یا خاموش بودن شیر را به اپراتور نشان می‌دهد. بدنه مستحکم این شیر قابلیت تحمل شوک‌های فشار تا 315 بار را داراست.
