مشخصات فنی

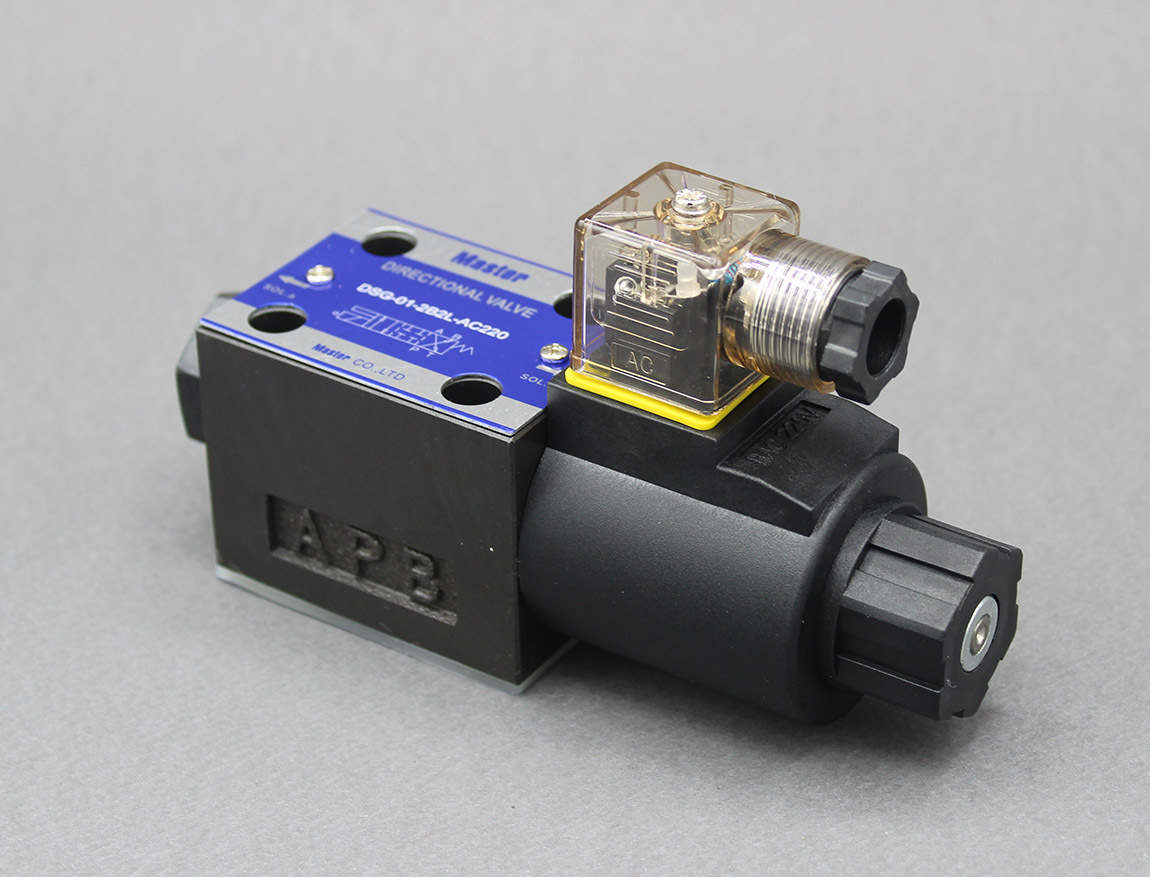

• نام کالا: شیر برقی کنترل جهت (Directional Valve)

• برند: مستر (Master) - طرح یوکن

• کد فنی دقیق: DSG-01-2B2L-AC220

• سایز: ۱/۴ اینچ (NG6)

• نوع فرمان: 2B2L (دو وضعیتی - معکوس)

• تعداد بوبین: تک بوبین (Single Solenoid)

• ولتاژ: ۲۲۰ ولت AC (استاندارد)

• فشار کاری: تا 315 بار

 توضیحات تخصصی

بررسی فنی شیر برقی فرمان 2B2L (تفاوت با 2B2)

شیر برقی هیدرولیک مدل DSG-01-2B2L یکی از مدل‌های خاص در خانواده شیرهای تک بوبین (یک کله) است. حرف “L” در انتهای کد این شیر اهمیت بسیار زیادی دارد و نشان‌دهنده “چپ” (Left) یا “معکوس” بودن مدار داخلی شیر نسبت به مدل استاندارد 2B2 است.

عملکرد فرمان 2B2L چگونه است؟

در شیرهای تک بوبین، وقتی برق قطع است، فنر اسپول را در یک سمت نگه می‌دارد و روغن به یک پورت خاص (مثلاً A) می‌رود.

• در مدل 2B2: در حالت عادی (برق قطع)، معمولاً روغن به پورت A می‌رود (P به A راه دارد).

• در مدل 2B2L: این حالت برعکس است. یعنی در حالت عادی (برق قطع)، جای پورت‌های خروجی نسبت به مدل استاندارد جابجا است (معمولاً P به B راه دارد).

کاربرد این شیر کجاست؟

این شیر معمولاً برای دستگاه‌هایی استفاده می‌شود که طراح سیستم هیدرولیک، جهت حرکت جک را در حالت خاموش بودن بوبین، متفاوت از حالت استاندارد طراحی کرده است.

 نکته مهم برای خریداران: لطفاً قبل از خرید، حتماً پلاک شیر قبلی دستگاه خود را چک کنید. اگر روی پلاک دقیقاً عبارت 2B2L درج شده، باید همین مدل را تهیه کنید. استفاده از مدل 2B2 معمولی جای این شیر، باعث می‌شود جک دستگاه شما برعکس عمل کند.
