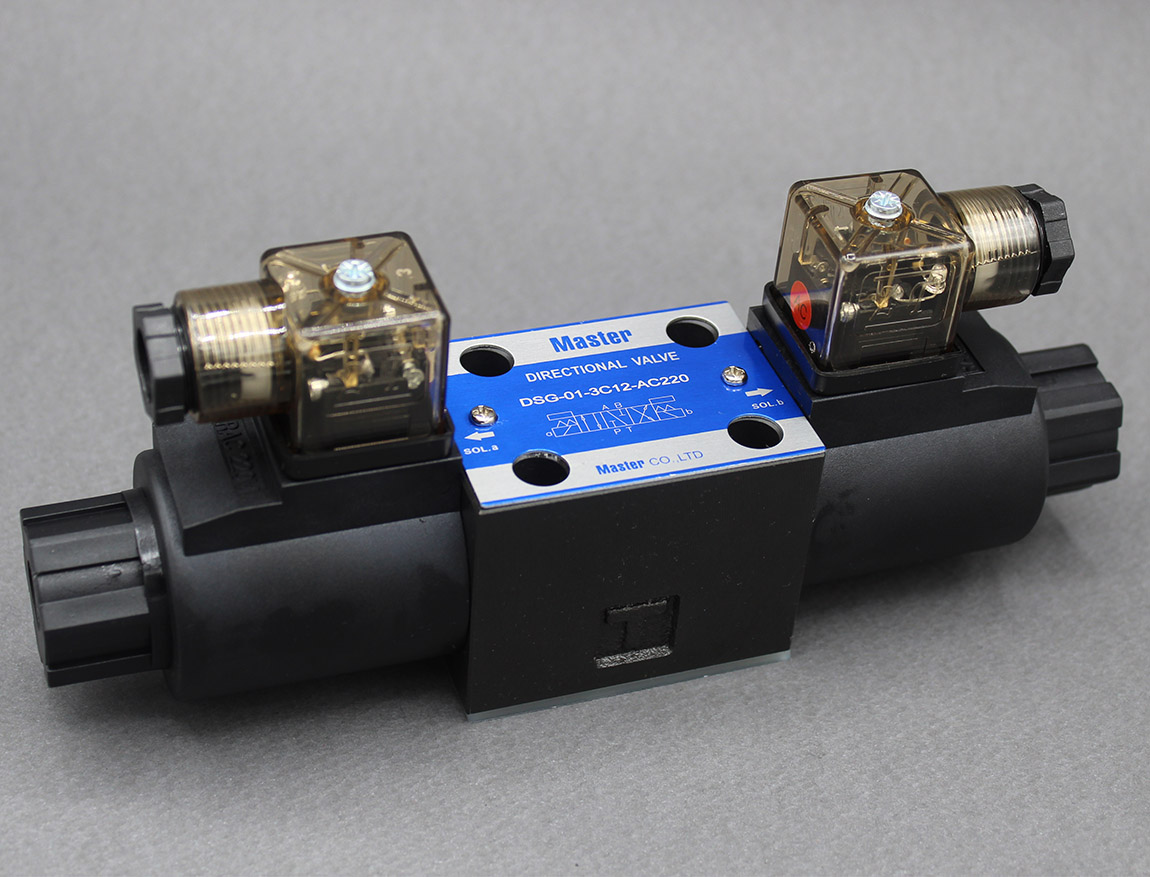

شیر برقی هیدرولیک ۱/۴ دو بوبین برند: Master فرمان: 3c12
تماس بگیرید
مشخصات فنی
نام کالا: شیر برقی کنترل جهت (Directional Valve)
برند: مستر (Master)
کد فنی: DSG-01-3C12-AC220
سایز: ۱/۴ اینچ (NG6)
نوع فرمان: 3C12 (وسط شناور - Float)
وضعیت پورتها در حالت وسط: P بسته | A و B متصل به T
ولتاژ بوبین: ۲۲۰ ولت AC (طبق تصویر)
فشار کاری: 315 بار
توضیحات تخصصی
عملکرد شیر فرمان 3C12 (وسط شناور) چیست؟
شیر برقی مدل 3C12 یک شیر سه وضعیتی است که اصطلاحاً به آن “وسط شناور” میگویند.
در حالت خنثی (وقتی بوبینها برق ندارند):
پورت P (پمپ) مسدود است: یعنی فشار در پشت شیر حفظ میشود و پمپ تخلیه نمیشود (برخلاف 3C60). این ویژگی برای سیستمهایی که چند شیر موازی دارند یا از آکومولاتور استفاده میکنند عالی است.
پورتهای A و B به T (تخلیه) متصل هستند: این یعنی روغن از دو سمت جک یا هیدروموتور میتواند آزادانه به مخزن برگردد.
کاربردهای طلایی فرمان 3C12:
هیدروموتورها: اگر هیدروموتور ناگهان متوقف شود (شیر بسته شود)، اینرسی بار باعث ایجاد ضربه شدید میشود. فرمان 3C12 اجازه میدهد موتور بعد از قطع برق، آرامآرام متوقف شود (Coast to stop) و دچار کاویتاسیون نشود.
حرکت دستی جک: در حالتی که دستگاه خاموش است، چون A و B به تانک راه دارند، میتوان جک را با نیروی دست حرکت داد (مثلاً در دستگاههای تنظیم قالب).
تفاوت با فرمان 3C2 (وسط بسته):
در فرمان 3C2 جک در جای خود قفل میشود، اما در 3C12 جک خلاص است و با نیروی خارجی حرکت میکند.
