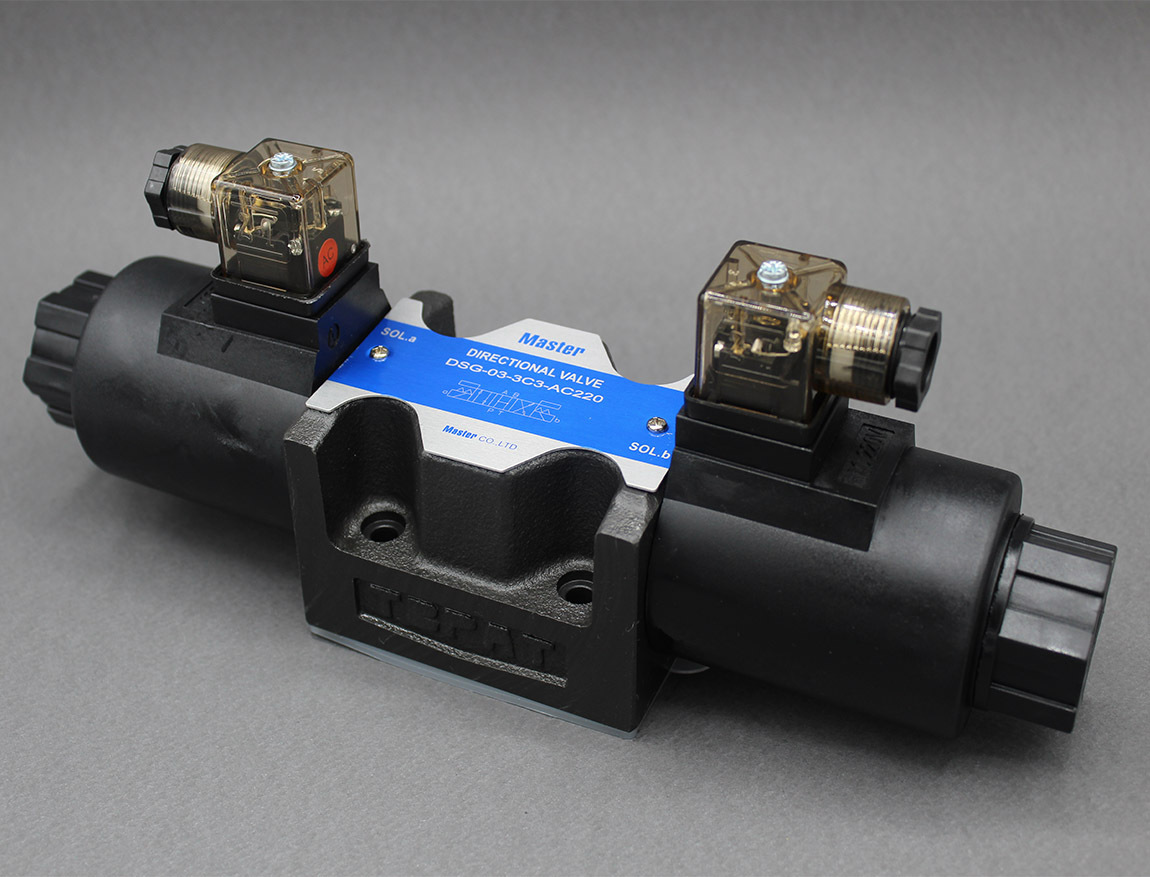

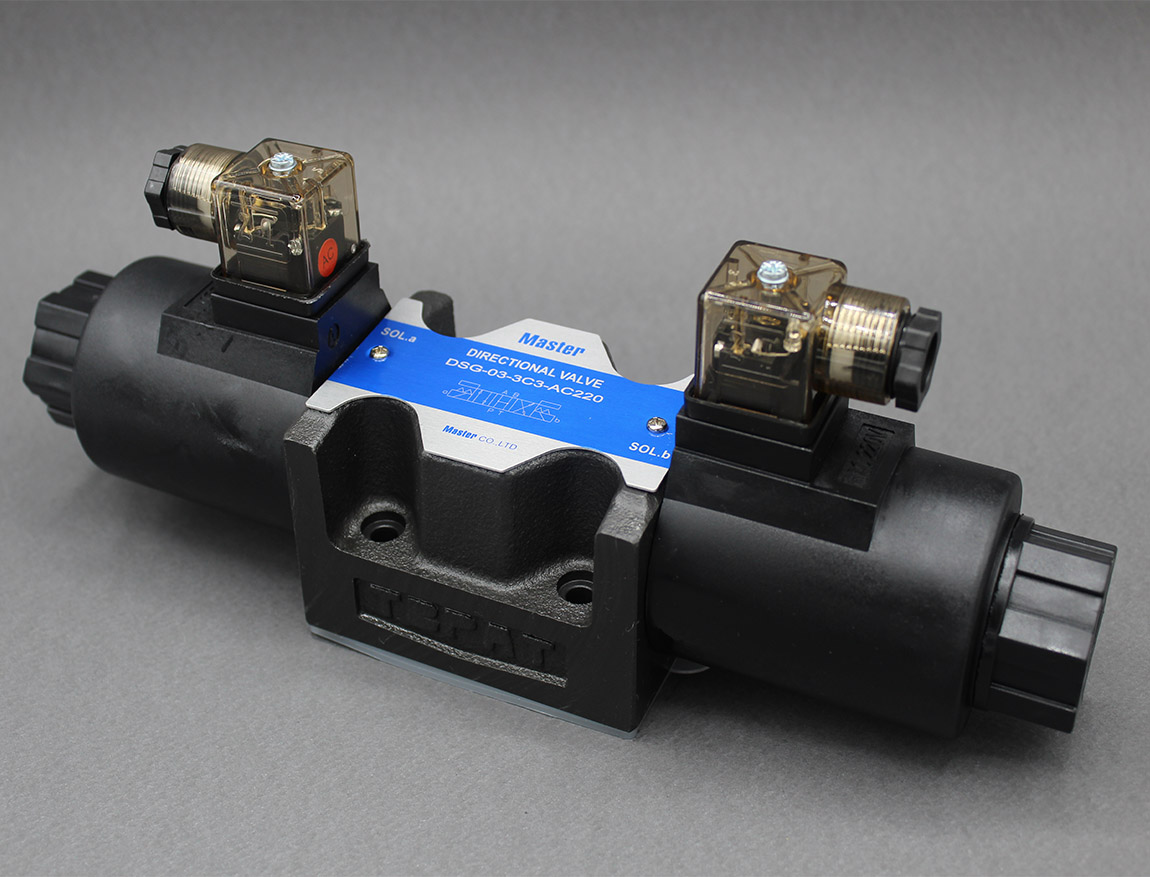

شیر برقی هیدرولیک 3/8 دو بوبین برند: Master فرمان: 3c3 (وسط شناور)
مشخصات فنی
نام کالا: شیر برقی کنترل جهت (Directional Valve)
برند: مستر (Master)
کد فنی: DSG-03-3C3-AC220
سایز: ۳/۸ اینچ (NG10 / CETOP 5)
نوع فرمان: 3C3 (وسط شناور - Float)
وضعیت پورتها در حالت وسط: P بسته | A و B متصل به T
ولتاژ بوبین: ۲۲۰ ولت AC (طبق تصویر)
فشار کاری: ۳۱۵ بار
دبی عبوری: ۱۲۰ لیتر بر دقیقه
توضیحات تخصصی
عملکرد شیر فرمان 3C3 (وسط شناور) چیست؟
شیر برقی مدل DSG-03-3C3 یک شیر سه وضعیتی سایز ۳/۸ است که اصطلاحاً به آن “وسط شناور” میگویند. این شیر بزرگتر از سایز ۱/۴ بوده و دبی بیشتری را عبور میدهد.
در حالت خنثی (وقتی بوبینها برق ندارند):
پورت P (پمپ) مسدود است: یعنی فشار در پشت شیر حفظ میشود و پمپ تخلیه نمیشود (برخلاف فرمانهای اوپن سنتر). این ویژگی برای سیستمهایی که چند شیر موازی دارند یا از آکومولاتور برای ذخیره فشار استفاده میکنند، ضروری است.
پورتهای A و B به T (تخلیه) متصل هستند: این یعنی روغن از دو سمت جک یا هیدروموتور میتواند آزادانه به مخزن برگردد و هیچ قفل هیدرولیکی روی عملگر وجود ندارد.
