مشخصات فنی

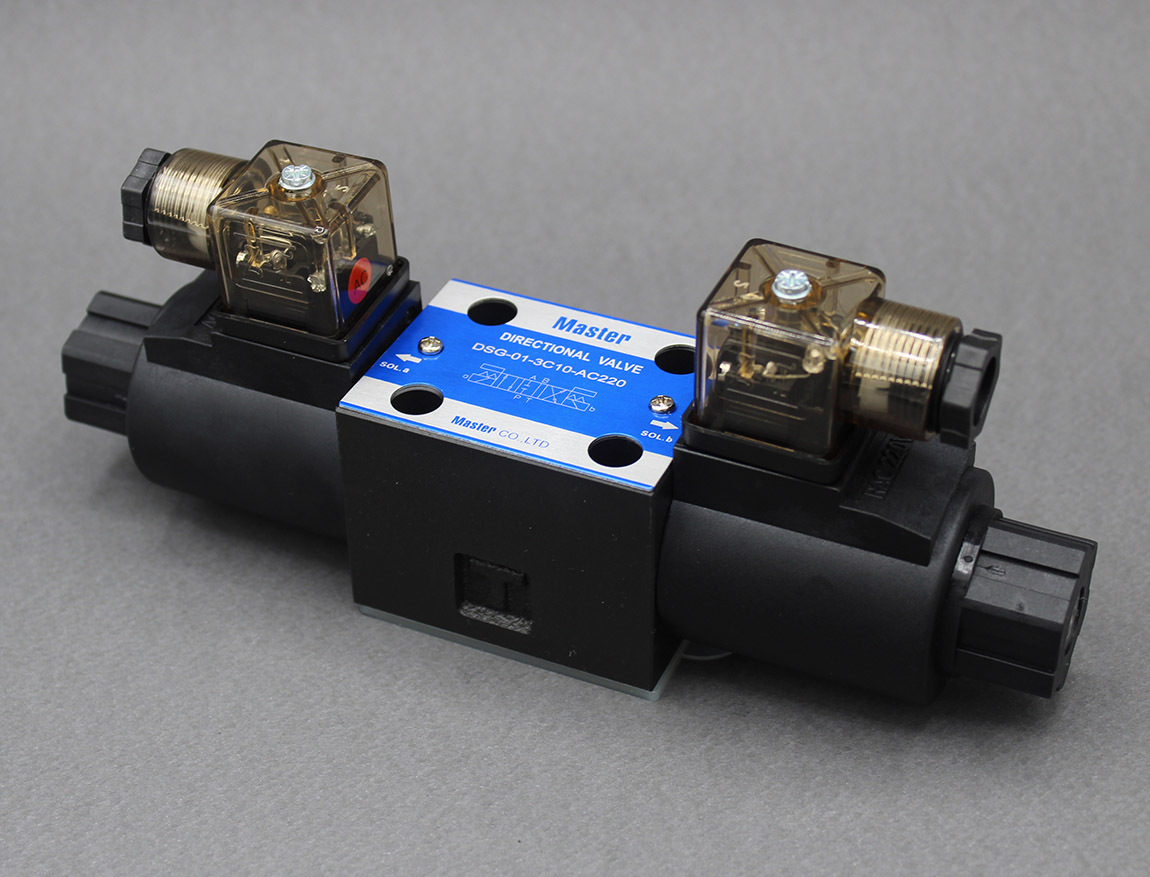

• نام کالا: شیر برقی کنترل جهت (Directional Control Valve)

• برند: مستر (Master)

• کد فنی: DSG-01-3C10-AC220

• سایز: ۱/۴ اینچ (NG6 / CETOP 3)

• نوع فرمان: 3C10 (تخلیه یک‌طرفه - Single Side Drain)

• وضعیت پورت‌ها در حالت وسط: P و A مسدود | B متصل به T

• ولتاژ بوبین: ۲۲۰ ولت AC

• فشار کاری: ۳۱۵ بار

• دبی عبوری: ۴۰ تا ۶۰ لیتر بر دقیقه

توضیحات تخصصی

فرمان 3C10 چیست و چه تفاوتی با بقیه دارد؟

شیر برقی مدل DSG-01-3C10 دارای یک اسپول خاص است که عملکرد آن در حالت خنثی (وسط) با شیرهای معمول (مثل وسط بسته یا وسط باز) متفاوت است. طبق استاندارد یوکن (که برند مستر از آن پیروی می‌کند)، در فرمان Type 10:

1. پورت P (فشار) مسدود است: یعنی فشار سیستم حفظ می‌شود و پمپ تخلیه نمی‌گردد.

2. پورت A مسدود است: یعنی مسیری که به پورت A متصل است (مثلاً زیر جک) قفل مانده و روغن نمی‌تواند خارج شود.

3. پورت B به T (تخلیه) باز است: یعنی روغنی که در لاین B وجود دارد، در حالت وسط کاملاً به مخزن تخلیه می‌شود و فشار آن صفر می‌گردد.

کاربرد این فرمان خاص کجاست؟

این شیر معمولاً در مدارهایی استفاده می‌شود که نیاز است در زمان توقف، فشار از روی یکی از سمت‌های عملگر برداشته شود. مثال‌های کاربردی:

• جک‌های یک‌طرفه با برگشت فنر یا وزن: گاهی در طراحی نیاز است که پورت P بسته باشد تا سایر بخش‌های سیستم کار کنند، اما پورت A جک باید به تانک وصل باشد تا فنر یا وزن بتواند جک را عقب برگرداند (بدون اینکه شیر دائم در حالت تحریک بماند).

• جلوگیری از فشار ناخواسته (Pressure Buildup): در برخی کلمپ‌ها یا پرس‌ها، برای ایمنی نیاز است که وقتی دستگاه در حالت Standby است، حتماً خط A بدون فشار باشد تا کلمپ ناگهان عمل نکند، در حالی که خط B تحت فشار یا بسته باقی می‌ماند.
