مشخصات فنی

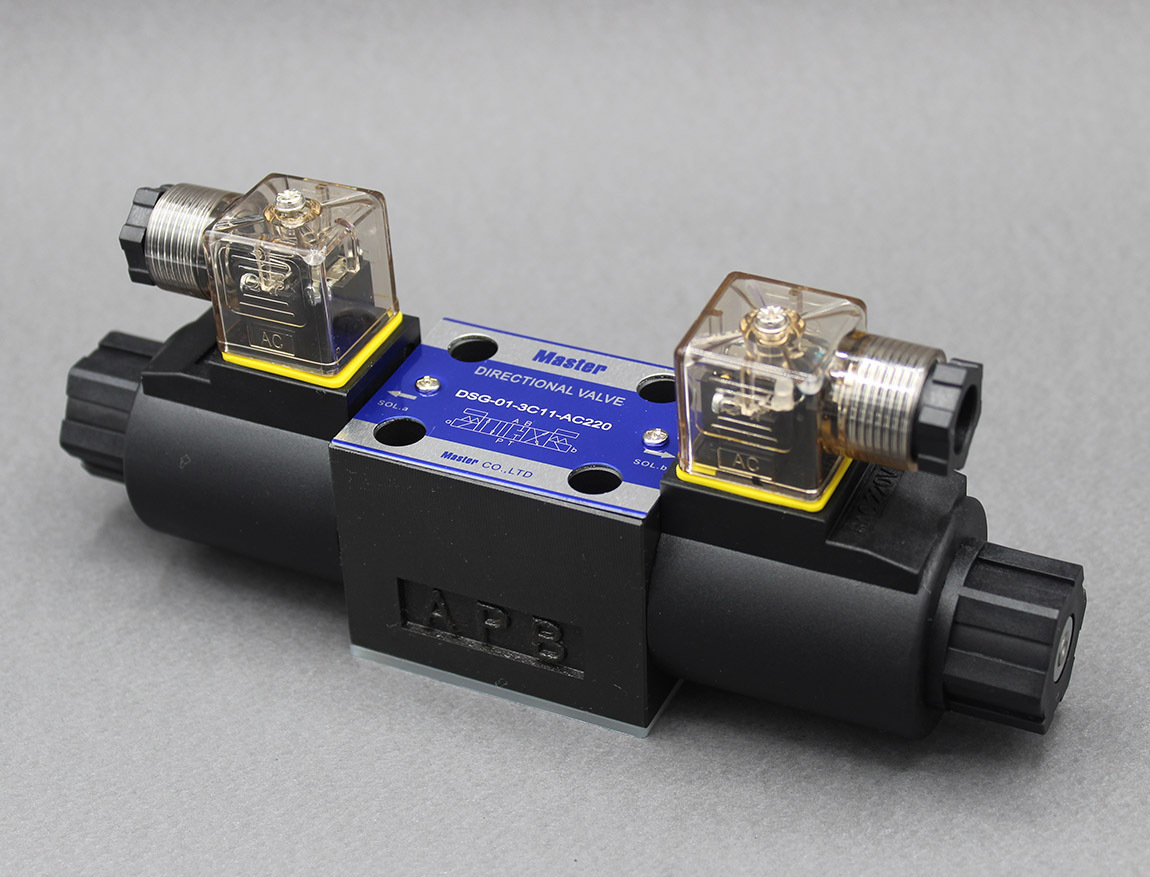

• نام کالا: شیر برقی کنترل جهت (Directional Control Valve)

• برند: مستر (Master)

• کد فنی: DSG-01-3C11-AC220

• سایز: ۱/۴ اینچ (NG6 / CETOP 3)

• نوع فرمان: 3C11

• وضعیت پورت‌ها در حالت وسط:B و T مسدود | A متصل به P

• ولتاژ بوبین: ۲۲۰ ولت AC

• فشار کاری: ۳۱۵ بار

• دبی عبوری: ۴۰ تا ۶۰ لیتر بر دقیقه

توضیحات تخصصی

تفاوت فرمان 3C11 با 3C10 و کاربرد آن:

شیر برقی DSG-01-3C11 از نظر ظاهری کاملاً مشابه مدل 3C10 است، اما عملکرد داخلی اسپول آن دقیقاً برعکس است. در استاندارد هیدرولیک:

1. پورت P (فشار) مسدود است: فشار پمپ حفظ می‌شود.

2. پورت A مسدود است: سمتی از جک یا هیدروموتور که به A وصل است، قفل می‌شود.

3. پورت B به T (تخلیه) باز است: سمتی که به B وصل است، کاملاً آزاد شده و روغنش به مخزن می‌ریزد.

چه زمانی از 3C11 استفاده می‌کنیم؟

انتخاب بین 3C10 و 3C11 کاملاً بستگی به نوع لوله‌کشی و طراحی مدار شما دارد.

• اگر در مدار شما، سمت “برگشت” یا “خلاص” جک به پورت B وصل شده باشد، باید از این شیر (3C11) استفاده کنید تا در زمان خاموشی، فشار آن تخلیه شود.

• کاربرد در مدارهای ترکیبی: گاهی در سیستم‌های پیچیده، از پورت B برای ارسال سیگنال فشار (Pilot) به یک شیر دیگر استفاده می‌شود. در این حالت، فرمان 3C11 باعث می‌شود وقتی شیر اصلی
