مشخصات فنی

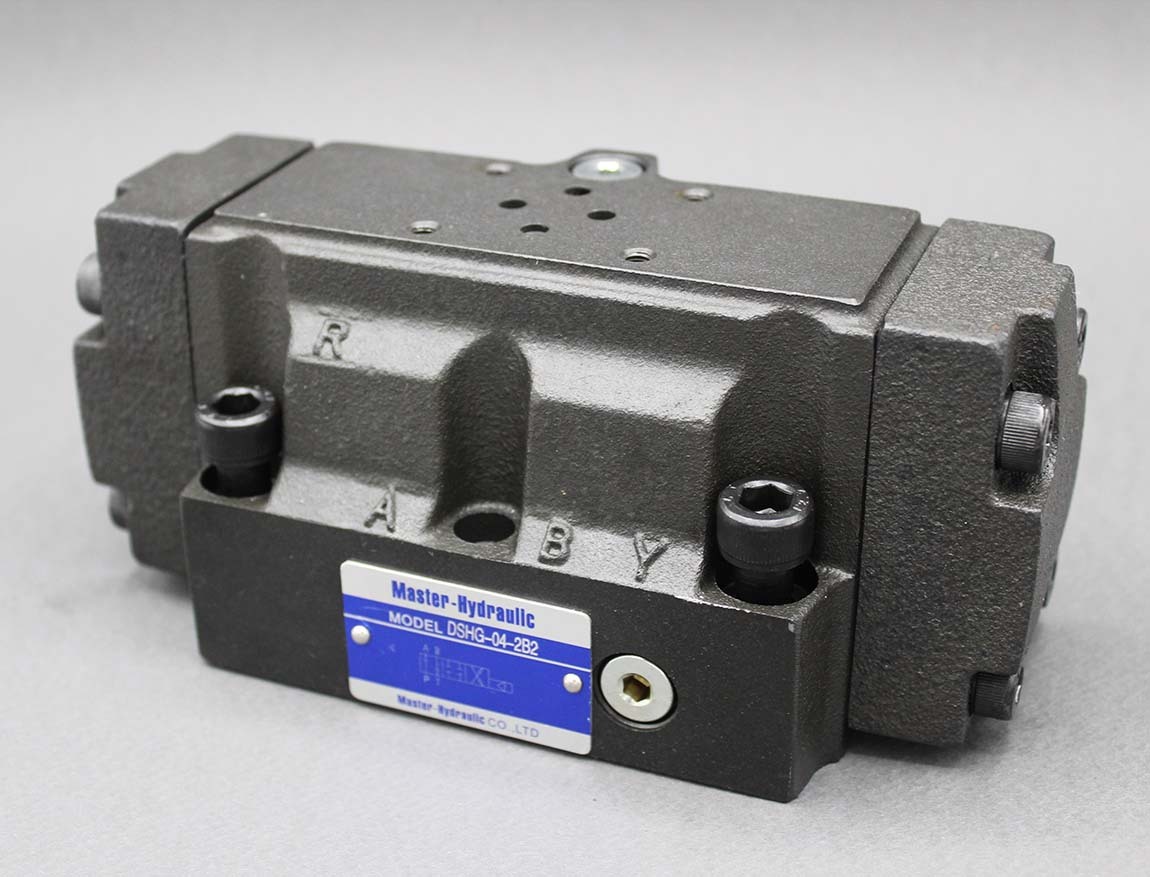

• نام کالا: شیر کنترل جهت الکتروهیدرولیک (Solenoid Controlled Pilot Operated Directional Valve)

• برند: Master

• کدفنی: DSHG-04-2B2

• سایز نامی: 04 (معادل NG16 / CETOP 7) - معمولاً پورت‌های بلوک زیرین 1/2 یا 3/4 اینچ هستند.

• نوع فرمان (اسپول): 2B2 (دو وضعیتی - فنر بازگشت / Spring Offset).

• حداکثر دبی عبوری: 300 لیتر بر دقیقه.

• حداکثر فشار کاری: 315 بار.

• فشار پایلوت: نیاز به فشار حداقل (معمولاً 10 بار) برای جابجایی اسپول دارد.

• ساختار: این قطعه بدنه اصلی است و یک شیر برقی سایز 1/4 (NG6) به عنوان پایلوت روی سطح بالایی آن نصب می‌شود.

ویژگی اصلی و مزایا

• ظرفیت دبی بالا: برخلاف شیرهای برقی معمولی که محدودیت دبی دارند، سری DSHG برای سیستم‌های سنگین طراحی شده است.

• تحریک پایلوت: نیروی لازم برای جابجایی اسپول اصلی توسط روغن تامین می‌شود، نه مستقیم توسط مگنت؛ این امر باعث می‌شود شیر بتواند فشارهای بسیار بالا را بدون سوختن بوبین تحمل کند.

• عملکرد دو وضعیتی (2 Position): مناسب برای جک‌هایی که نیاز به توقف در وسط ندارند (فقط رفت و برگشت کامل) یا مدارهایی که نیاز به تغییر مسیر دائم دارند.

• قابلیت تعمیر: اسپول و بدنه قابل سرویس هستند و شیر پایلوت روی آن (در صورت خرابی بوبین) به راحتی قابل تعویض است.

کاربردها

• دستگاه‌های تزریق پلاستیک: برای حرکت گیره و تزریق که نیاز به سرعت و دبی بالا دارند.

• پرس‌های هیدرولیک سنگین: کنترل حرکت جک اصلی پرس.

• خطوط نورد فولاد: سیستم‌های هیدرولیک مرکزی کارخانجات.

• پاورپک‌های صنعتی بزرگ: هر جا که دبی پمپ بیش از 80 لیتر بر دقیقه باشد و شیرهای سایز 02 یا 03 پاسخگو نباشند.
