مشخصات فنی

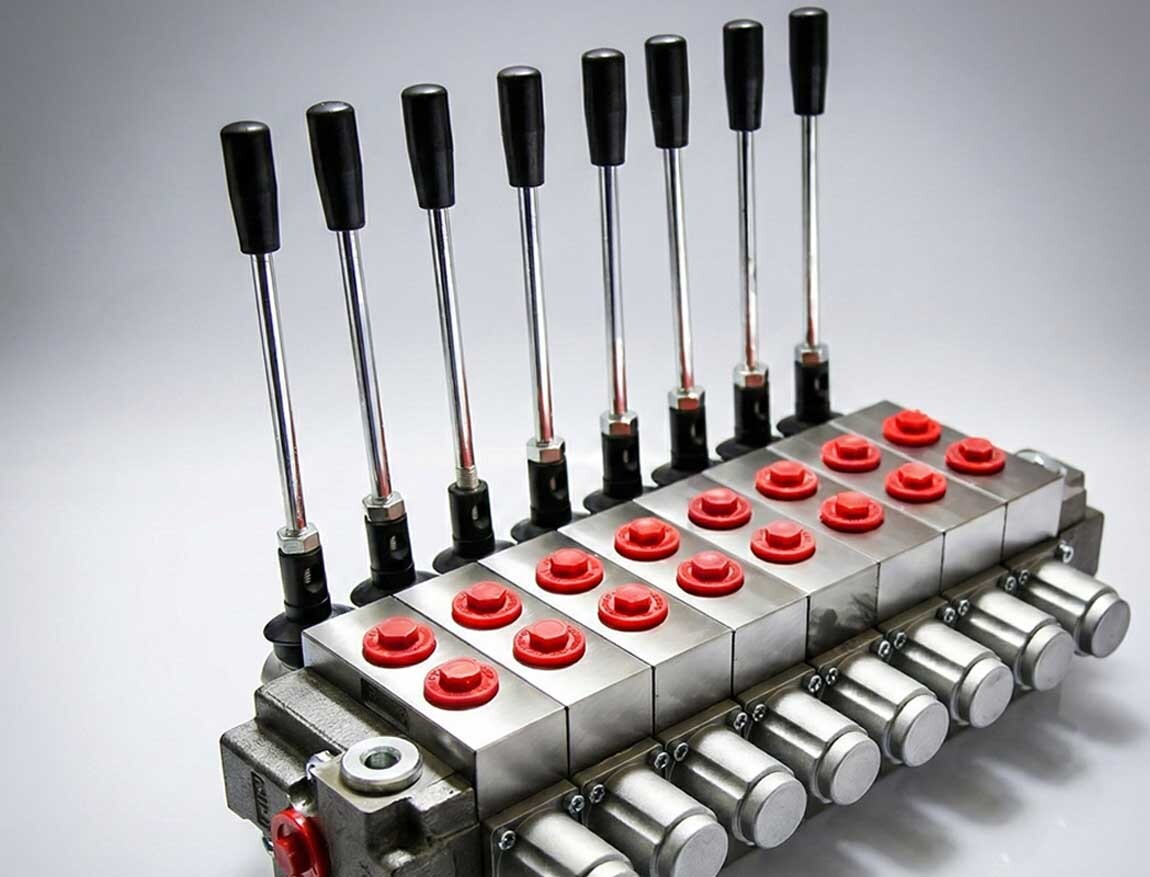

• نام کالا: شیر کنترل جهت سکشنال / طبقاتی (Sectional Directional Control Valve)

• تعداد دسته (Spool): ۸ دسته (8 Spool) - کنترل ۸ عملگر مجزا.

• نوع ساختار: سکشنال (Sectional) - قطعات به صورت لایه لایه با پیچ‌های بلند (Tie-rods) به هم متصل شده‌اند.

• مکانیزم کنترل: دوگانه؛ دستی (Lever) + پنوماتیک/هیدرولیک (Pneumatic/Pilot Actuator) - (استوانه‌های پشت شیر).

• تجهیزات ایمنی خاص: مجهز به Port Relief / Anti-Shock Valves (بلوک‌های روی هر لایه) برای تنظیم فشار هر خروجی به صورت مستقل.

• فشارشکن اصلی: دارای Main Relief Valve در ورودی اصلی.

• دبی و سایز: معمولاً این تیپ شیرها برای دبی‌های بالا (۸۰ تا ۱۲۰ لیتر و بالاتر) طراحی می‌شوند.

ویژگی اصلی و مزایا

• تعمیرپذیری بالا: در صورت خرابی یک لایه، نیازی به تعویض کل شیر نیست و فقط همان لایه (Section) تعویض می‌شود (برخلاف شیرهای مونو بلاک).

• محافظت حداکثری: وجود شیرهای فشارشکن فرعی (Secondary Relief) روی پورت‌های A و B باعث می‌شود اگر فشار ناشی از بار خارجی (مثلاً در جرثقیل) زیاد شود، روغن تخلیه شده و به شیلنگ‌ها یا جک آسیب نرسد.

• کنترل از راه دور: به دلیل وجود عملگرهای پشتی، اپراتور می‌تواند شیر را از داخل کابین (با سیستم باد یا پایلوت) کنترل کند.

• انعطاف‌پذیری: امکان کم یا زیاد کردن تعداد دسته‌ها (لایه ها) وجود دارد.

کاربردها

• جرثقیل‌های سنگین (Mobile Cranes): برای کنترل دقیق جک‌های تلسکوپی، وینچ و جک‌های تعادلی.

• دکل‌های حفاری: ماشین‌آلاتی که نیاز به کنترل‌های متعدد و ایمنی بالا در برابر شوک‌های ناگهانی دارند.

• ماشین‌آلات خدمات شهری: خودروهای آتش‌نشانی، پمپ بتن و ماشین‌های حمل زباله مکانیزه.

• صنایع دریایی و کشتی‌سازی: وینچ‌های بزرگ و سیستم‌های سکان.
