مشخصات فنی

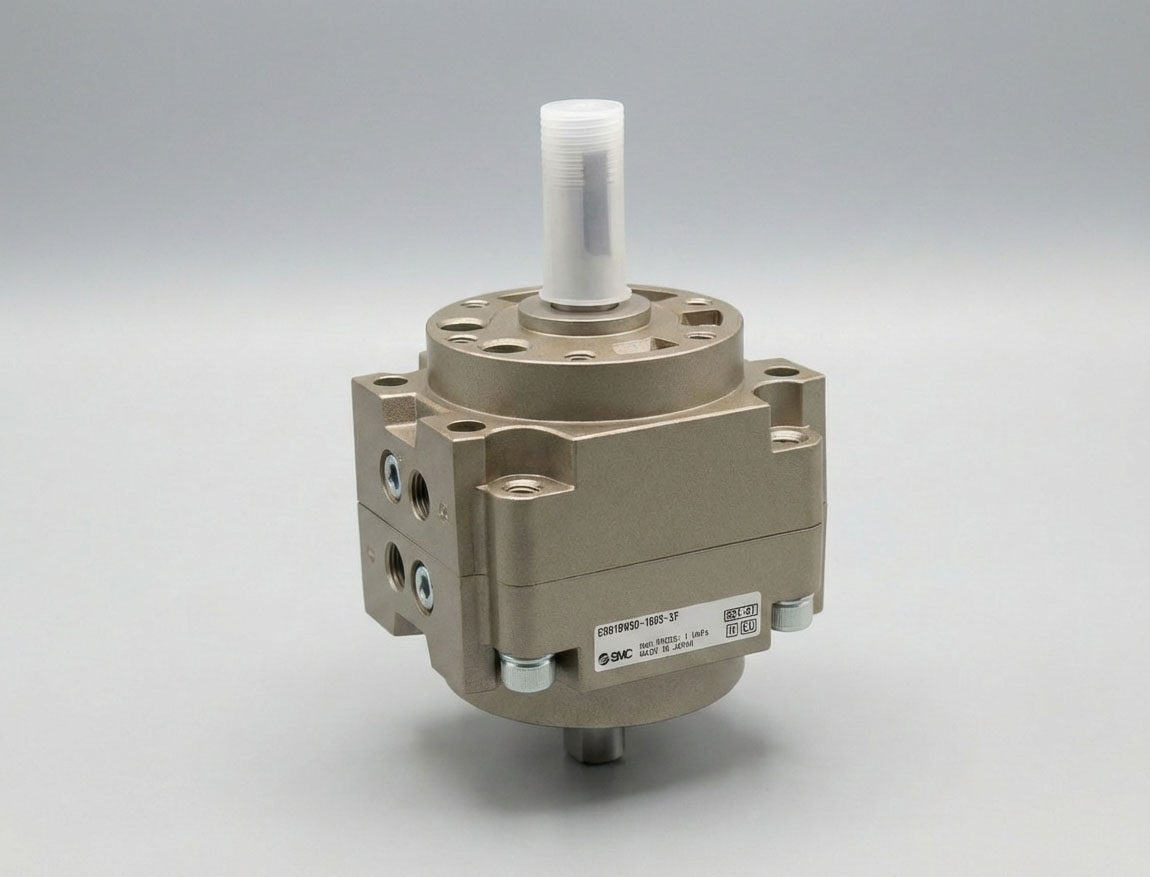

• نام محصول: جک چرخشی / سیلندر روتاری (Rotary Actuator).

• برند: SMC (ساخت ژاپن).

• کد فنی: CRB1BW50-180S-XF.

• نوع مکانیزم: پره‌ای (Vane Type) - تک پره.

• سایز (قطر بدنه/شفت): سایز ۵۰.

• زاویه چرخش: ۱۸۰ درجه.

• نوع شفت: دو طرفه (Double Shaft) - حرف W در کد فنی نشان‌دهنده شفت بیرون زده از دو طرف است.

• سیال کاری: هوای فشرده (بدون نیاز به روغن‌کاری - Non-lube).

• فشار کاری: ۱.۵ تا ۱۰ بار (0.15 ~ 1.0 MPa).

• دمای کاری: ۵ تا ۶۰ درجه سانتی‌گراد.

• پورت‌های اتصال: سایز 1/8 اینچ (Rc 1/8).

ویژگی اصلی و مزایا

• طراحی پره‌ای (Vane Type): برخلاف مدل‌های شانه و چرخ‌دنده (Rack & Pinion)، مدل‌های پره‌ای بسیار فشرده‌تر و سبک‌تر هستند و فضای کمتری اشغال می‌کنند.

• کیفیت ساخت ژاپن: برند SMC برترین برند پنوماتیک جهان است که عمر کاری بسیار طولانی و عملکرد بدون نشتی را تضمین می‌کند.

• حرکت نرم: طراحی داخلی به گونه‌ای است که چرخش یکنواخت و بدون لرزش را فراهم می‌کند.

• نصب آسان: طراحی بدنه امکان نصب مستقیم از جهات مختلف را می‌دهد.

• بلبرینگ‌های دقیق: استفاده از بیرینگ‌های باکیفیت برای تحمل بارهای محوری و شعاعی روی شفت.

کاربردها

• رباتیک: به عنوان مچ دست ربات‌ها برای چرخش گریپر.

• خطوط مونتاژ: چرخاندن قطعات برای عملیات ماشین‌کاری یا مونتاژ.

• سورتینگ (Sorting): هدایت محصولات در نوار نقاله به مسیرهای مختلف (Diverter).

• باز و بست کردن شیرها: مکانیزم باز و بست کردن شیرهای توپی (Ball Valve) کوچک.

• چاپ و بسته‌بندی: مکانیزم‌های برگرداندن (Flipping) کارتن یا لیبل.
