مشخصات فنی دقیق

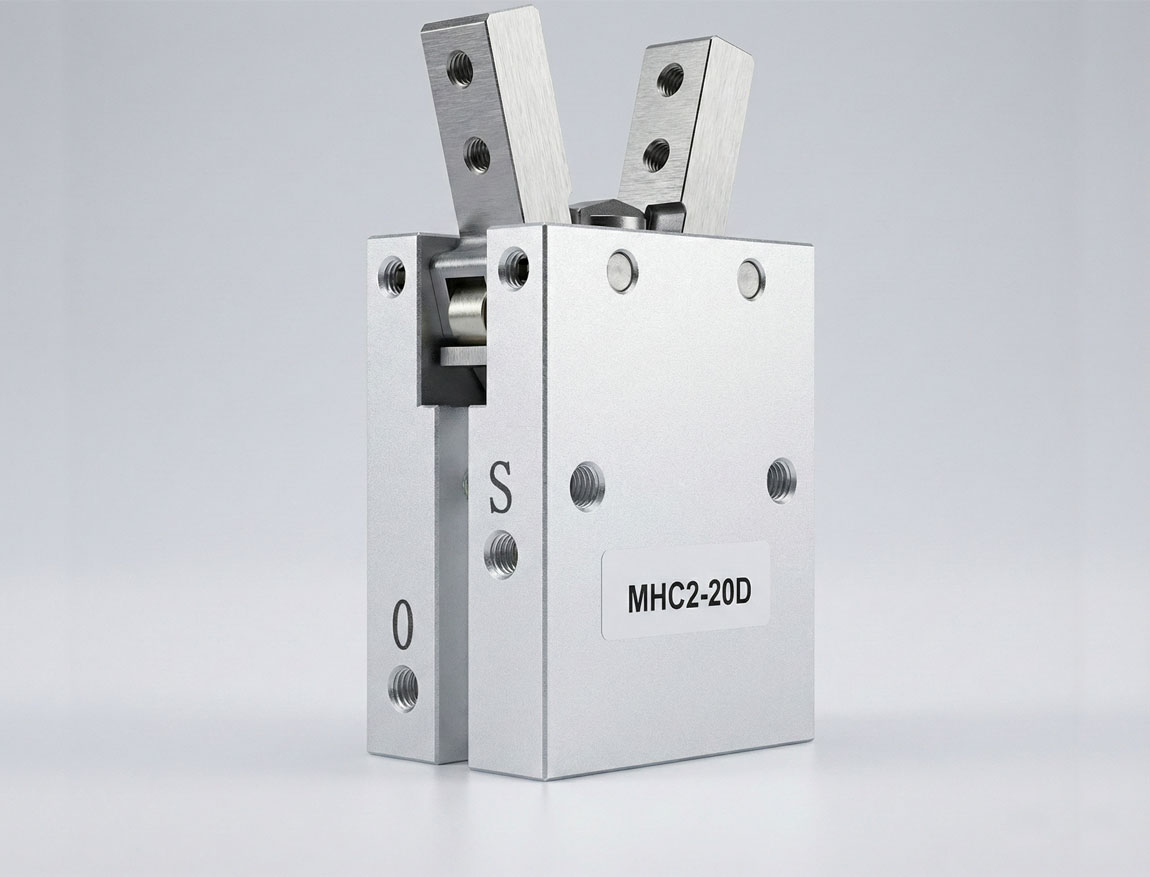

• نام محصول: جک گریپر / سیلندر انگشتی (Air Gripper).

• کد فنی: MHC2-20D.

• نوع عملکرد: زاویه‌ای (Angular Style) - فک‌ها به صورت چرخشی باز و بسته می‌شوند (نه موازی).

• قطر داخلی سیلندر (Bore Size): ۲۰ میلی‌متر.

• حرف D در کد فنی: نشان‌دهنده Double Acting (دو طرفه) است؛ یعنی هم برای باز شدن و هم برای بسته شدن فک‌ها نیاز به فشار باد دارد (قدرت گیرش بالاتر نسبت به مدل‌های فنر برگشت).

• سیال کاری: هوای فشرده (Clean Air).

• فشار کاری: ۱ تا ۶ بار (0.1 ~ 0.6 MPa).

• پورت‌های اتصال: سایز استاندارد M5.

• نحوه نصب: دارای سوراخ‌های رزوه دار در سه وجه مختلف برای نصب آسان از هر جهت.

• مگنت: معمولاً این سری دارای پیستون مغناطیسی داخلی برای نصب سنسور تشخیص موقعیت است.

تحلیل کد فنی و پورت‌ها

• MHC2: سری گریپرهای زاویه‌ای استاندارد (طرح SMC).

• 20: سایز سیلندر (قدرت گیرش متناسب با این سایز است).

• علامت S و O روی بدنه:

• S (Shut): پورت بستن فک‌ها (گیرش قطعه).

• O (Open): پورت باز کردن فک‌ها (رها کردن قطعه).

ویژگی‌ها و کاربردها

• مکانیزم زاویه‌ای: این مدل فک‌ها را با زاویه (معمولاً حدود ۳۰ تا -۱۰ درجه) باز می‌کند که باعث می‌شود فضای کمتری نسبت به مدل‌های موازی اشغال کند و ساختار ساده‌تر و قیمت مناسب‌تری داشته باشد.

• بدنه یکپارچه: ماشین‌کاری دقیق بدنه آلومینیومی باعث عمر طولانی و دقت بالا در تکرار عملیات می‌شود.

• کاربرد اصلی:

• Pick and Place: برداشتن و گذاشتن قطعات در خطوط مونتاژ.

• تزریق پلاستیک: خارج کردن قطعات (راهگاه) از قالب.

• تغذیه دستگاه: قرار دادن قطعه کار داخل فیکسچر یا دستگاه تراش.
