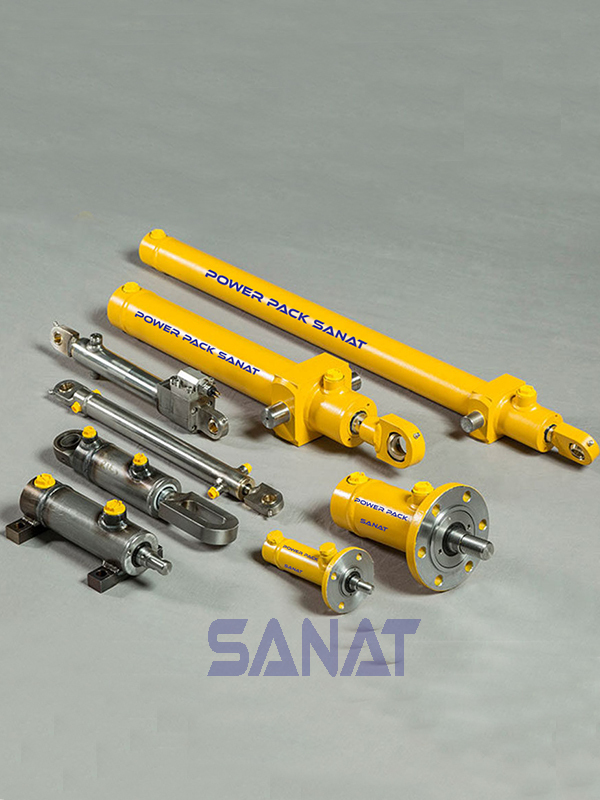

جک های صنعتی هیدرولیکی ( سفارش )
تماس بگیرید
سیلندر هیدرولیکی (Hydraulic Cylinder) یک عملگر خطی است که انرژی هیدرولیک را به حرکت مکانیکی خطی تبدیل میکند. این سیلندرها معمولاً برای ایجاد نیروی رانشی یا کششی استفاده میشوند.
جک پین خور
جک چهار میل با فلنج
جک چهار میل بدون فلنج
جک فشار بالا مخصوص پرس
جک فلنج از سر
جک فلنج از کف
جک کمربندی
افزودن به سبد خرید
جک های صنعتی هیدرولیکی
1. تعریف سیلندر هیدرولیکی
سیلندر هیدرولیکی (Hydraulic Cylinder) یک عملگر خطی است که انرژی هیدرولیک را به حرکت مکانیکی خطی تبدیل میکند. این سیلندرها معمولاً برای ایجاد نیروی رانشی یا کششی استفاده میشوند.
2. اجزای اصلی سیلندر هیدرولیکی
| نام قطعه | توضیحات |
|---|---|
| بدنه سیلندر (Barrel) | محفظهای که پیستون در آن حرکت میکند. |
| پیستون (Piston) | قطعهای که داخل سیلندر حرکت کرده و فشار روغن را به نیروی مکانیکی تبدیل میکند. |
| میله پیستون (Piston Rod) | بخشی از پیستون که نیرو را به بیرون منتقل میکند. |
| درپوشها (End Caps) | درپوش انتهایی برای نگهداری اجزا و جلوگیری از نشت روغن. |
| کاسهنمد و اورینگها | جلوگیری از نشتی و حفظ فشار داخلی. |
| گلویی (Rod Gland) | محل عبور میله پیستون و نگهداری آببندها. |
| پورتهای ورود و خروج | محل ورود و خروج روغن. |
3. انواع سیلندرهای هیدرولیکی
بر اساس ساختار:
| نوع سیلندر | توضیحات |
|---|---|
| یکطرفه (Single-Acting) | فقط از یک سمت فشار روغن وارد میشود؛ بازگشت معمولاً توسط فنر یا وزن انجام میشود. |
| دوطرفه (Double-Acting) | فشار روغن از دو سمت وارد میشود؛ کنترل دقیقتری از حرکت دارد. |
| تلسکوپی (Telescopic) | دارای چندین مرحله باز شدن برای دستیابی به کورس بلند در ابعاد فشرده. |
| سیلندر بدون میله (Rodless) | بیشتر در پنوماتیک کاربرد دارد؛ حرکت از طریق مکانیسم داخلی بدون بیرونزدگی میله. |
بر اساس نحوه نصب:
| نوع نصب | توضیح |
|---|---|
| نصب پایهای (Foot Mounting) | نصب از طریق پایههای دو طرف سیلندر |
| نصب با گوشواره (Clevis Mounting) | نصب توسط گوشواره برای حرکت محوری |
| نصب فلنجی (Flange Mounting) | نصب از طریق فلنج در یک سمت |
4. ادوات جانبی سیلندر هیدرولیکی
| قطعه | توضیح |
|---|---|
| سنسور موقعیت | تعیین موقعیت میله پیستون (آنالوگ یا دیجیتال) |
| ضربهگیر (Cushioning) | جلوگیری از ضربه در انتهای کورس |
| شیر کنترل جریان | کنترل سرعت حرکت سیلندر |
| شیر یکطرفه یا چکولو | جلوگیری از بازگشت روغن در جهت ناخواسته |
| محدودکننده کورس (Stroke Limiter) | مکانیکی یا الکترونیکی، برای کنترل دقیقتر حرکت |
| سوییچ فشار (Pressure Switch) | تشخیص فشار در نقطه خاص |
| قفل ایمنی (Hydraulic Lock) | جلوگیری از حرکت ناخواسته در مواقع اضطراری |
5. کاربردهای رایج سیلندر هیدرولیکی
ماشینآلات ساختمانی (بیل، لودر)
خطوط تولید صنعتی
ماشینآلات تزریق پلاستیک
بالابرها و جرثقیلها
سیستمهای قالبگیری فلز
6. نکات طراحی و انتخاب سیلندر
قطر سیلندر: تعیینکننده میزان نیروی تولیدی
کورس (Stroke): فاصله حرکت میله پیستون
فشار کاری: فشار روغن سیستم
نصب و فضای موجود
شرایط محیطی: گرد و غبار، دما، رطوبت
انواع جک
1. جک پینخور (Pin Mount Hydraulic Cylinder)
توضیح:
نوعی سیلندر هیدرولیکی که بهوسیله پین از دو سر (دو طرف یا یک طرف) به شاسی یا مکانیزم متصل میشود.
این نوع نصب امکان حرکت دورانی در محل اتصال را فراهم میکند.
ویژگیها:
مناسب برای حرکات نوسانی یا چرخشی جزئی
نصب آسان و سریع
استفاده زیاد در ماشینآلات راهسازی، صنایع فولاد، کشاورزی
انواع نصب:
پین از دو سر
پین از یک سر + نصب ثابت از سمت دیگر
2. جک چهار میل بدون فلنج (Tie Rod Cylinder – Without Flange)
توضیح:
جکهایی با چهار میله کششی (Tie Rod) که سیلندر را بین درپوشها نگه میدارند.
فاقد فلنج برای نصب مستقیم.
ویژگیها:
قابلیت تعویض سریع قطعات
وزن و قیمت پایینتر
مناسب برای کارهای سبک تا نیمهسنگین
نگهداری آسان
3. جک چهار میل فلنجخور (Tie Rod with Flange Mounting)
توضیح:
همان جک چهار میل است، با فلنج در سر یا کف برای نصب محکم و مستقیم به بدنه یا سازه.
ویژگیها:
مقاومت بالاتر در نصب
انتخاب فلنج از سر یا از کف (بر اساس کاربرد)
بیشتر در تجهیزات پرس، تزریق، شکلدهی
4. جک فشار بالا مخصوص پرس (High Pressure Hydraulic Cylinder for Press)
توضیح:
طراحیشده برای تحمل فشارهای بالا (تا 700 بار یا بیشتر) و ایجاد نیروی زیاد.
ویژگیها:
اغلب بدنه فولادی سنگین یا بدون درز
دارای پیستون ضخیم و آببندی مخصوص
اغلب دارای سیستم خنککاری یا حفاظ
استفاده در پرسهای هیدرولیک، پانچ، خمکاری سنگین
5. جک فلنج از سر (Front Flange Mount Cylinder)
توضیح:
جک دارای فلنج نصب در قسمت جلویی (سمت میله پیستون)
ویژگیها:
نصب بهصورت پیشانی به سازه یا ماشین
برای موقعیتهایی با فضای محدود از کف
نصب مستحکم و دقیق
6. جک فلنج از کف (Rear Flange Mount Cylinder)
توضیح:
جک دارای فلنج در سمت انتهایی (پشت سیلندر)
ویژگیها:
نصب از پشت به سازه یا شاسی
بیشتر در مواردی استفاده میشود که نیاز به حرکت میله در فضای باز جلویی است
7. جک کمربندی (Clamping Band Cylinder – Center Trunnion or Band Clamp Mount)
توضیح:
جکهایی که از طریق بند فلزی (کمربند) در وسط بدنه سیلندر به سازه متصل میشوند.
ویژگیها:
امکان چرخش جزئی در محل نصب
نصب در مرکز ثقل سیلندر
مناسب برای حرکتهای نوسانی یا پیچیده
جدول مقایسهای کلی
نوعی سیلندر هیدرولیکی که بهوسیله پین از دو سر (دو طرف یا یک طرف) به شاسی یا مکانیزم متصل میشود.
این نوع نصب امکان حرکت دورانی در محل اتصال را فراهم میکند.
مناسب برای حرکات نوسانی یا چرخشی جزئی
نصب آسان و سریع
استفاده زیاد در ماشینآلات راهسازی، صنایع فولاد، کشاورزی
پین از دو سر
پین از یک سر + نصب ثابت از سمت دیگر
جکهایی با چهار میله کششی (Tie Rod) که سیلندر را بین درپوشها نگه میدارند.
فاقد فلنج برای نصب مستقیم.
قابلیت تعویض سریع قطعات
وزن و قیمت پایینتر
مناسب برای کارهای سبک تا نیمهسنگین
نگهداری آسان
همان جک چهار میل است، با فلنج در سر یا کف برای نصب محکم و مستقیم به بدنه یا سازه.
مقاومت بالاتر در نصب
انتخاب فلنج از سر یا از کف (بر اساس کاربرد)
بیشتر در تجهیزات پرس، تزریق، شکلدهی
طراحیشده برای تحمل فشارهای بالا (تا 700 بار یا بیشتر) و ایجاد نیروی زیاد.
اغلب بدنه فولادی سنگین یا بدون درز
دارای پیستون ضخیم و آببندی مخصوص
اغلب دارای سیستم خنککاری یا حفاظ
استفاده در پرسهای هیدرولیک، پانچ، خمکاری سنگین
جک دارای فلنج نصب در قسمت جلویی (سمت میله پیستون)
نصب بهصورت پیشانی به سازه یا ماشین
برای موقعیتهایی با فضای محدود از کف
نصب مستحکم و دقیق
جک دارای فلنج در سمت انتهایی (پشت سیلندر)
نصب از پشت به سازه یا شاسی
بیشتر در مواردی استفاده میشود که نیاز به حرکت میله در فضای باز جلویی است
جکهایی که از طریق بند فلزی (کمربند) در وسط بدنه سیلندر به سازه متصل میشوند.
امکان چرخش جزئی در محل نصب
نصب در مرکز ثقل سیلندر
مناسب برای حرکتهای نوسانی یا پیچیده
| نوع جک | ویژگی نصب | فشار کاری معمول | کاربرد اصلی |
|---|---|---|---|
| پینخور | دو طرفه با پین | 160-250 بار | صنعتی عمومی، نوسانی |
| چهار میل بدون فلنج | سبک، ساده | 100-160 بار | ماشینسازی |
| چهار میل فلنجخور | نصب مستحکم | 160-250 بار | ماشینآلات پرس |
| فشار بالا | مقاوم | 350-700 بار | پرس، شکلدهی |
| فلنج از سر | نصب پیشانی | 160-250 بار | ماشینآلات خطی |
| فلنج از کف | نصب پشتی | 160-250 بار | موقعیتهای بار از جلو |
| کمربندی | چرخشی مرکزی | 100-200 بار | صنعتی سبک و خاص |
